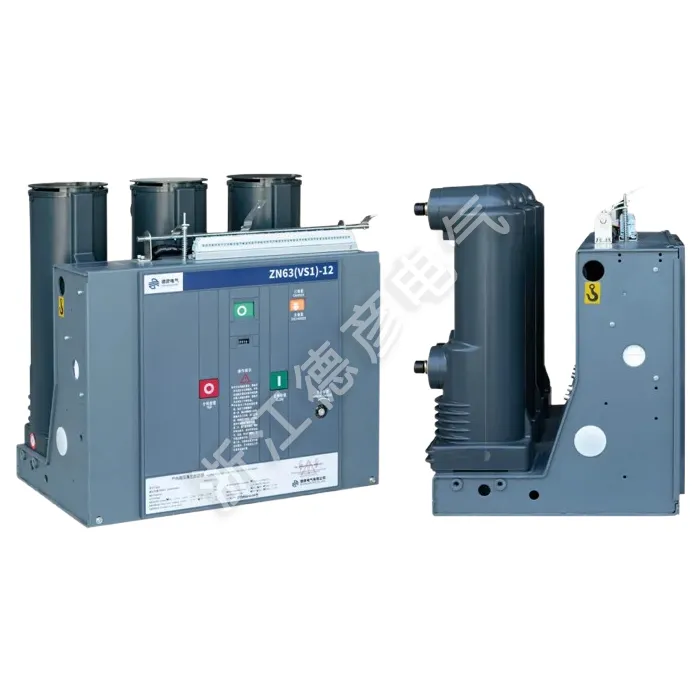

ফিক্সড ইনডোর হাই-ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার

সিরিয়াল নম্বর

নাম

ইউনিট

ডেটা

1

রেটেড ভোল্টেজ

কেভি

12

2

সর্বাধিক অপারেটিং ভোল্টেজ

কেভি

12

3

রেট করা বর্তমান

A

630

1250

630 1250

1600 2000

2500 3150

1250 1600

2000 2500

3150 4000

4

রেটেড শর্ট-সার্কিট ব্রেকিং কারেন্ট (রেটেড থার্মাল স্ট্যাবিলিটি কারেন্ট - RMS)

কেএ

20/25

31.5

40

5

রেটেড শর্ট-সার্কিট ক্লোজিং কারেন্ট (পিক)

কেএ

50/63

80

100

6

রেটেড পিক উইথস্ট্যান্ড কারেন্ট (রেটেড ডায়নামিক স্টেবিলিটি কারেন্ট - পিক)

কেএ

50/63

80

100

7

4S রেটেড শর্ট-সার্কিট কারেন্ট প্রতিরোধ করে

কেএ

20/25

31.5

20/25

8

রেট ইনসুলেশন স্তর

ওয়ার্কিং ভোল্টেজ প্রতিরোধ (রেট ব্রেকিংয়ের আগে এবং পরে)/1 মিনিট পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ প্রতিরোধ

কেভি

গ্রাউন্ড 42 (ব্রেক 48)

ভোল্টেজ সহ্য করুন (রেটেড ব্রেকিংয়ের আগে এবং পরে) / পিক রেটেড লাইটনিং ইমপালস ভোল্টেজ প্রতিরোধ করুন

গ্রাউন্ড 75 (ব্রেক 85)

9

রেট করা তাপীয় স্থিতিশীলতার সময়

S

4

10

রেট অপারেটিং সিকোয়েন্স

পৃথক -0.3S - সংযুক্ত -180S - সংযুক্ত

11

যান্ত্রিক জীবন

দ্বিতীয়

20000

12

রেট করা শর্ট-সার্কিট ব্রেকিং ব্রেক এর বর্তমান সংখ্যা

দ্বিতীয়

50

13

অপারেটিং মেকানিজম রেটেড ক্লোজিং ভোল্টেজ (ডিসি)

v

এসি, ডিসি 110,220

14

অপারেটিং মেকানিজম রেটেড ওপেনিং ভোল্টেজ (ডিসি)

v

এসি, ডিসি 110,220

15

যোগাযোগের ফাঁক

মিমি

11±1

16

ওভারস্ট্রোক (বসন্ত কম্প্রেশন দৈর্ঘ্যের সাথে যোগাযোগ করুন)

মিমি

3.5±0.5

17

তিন-ফেজ বন্ধ এবং খোলার বাউন্স সময়

ms

≤2

18

বন্ধ করার সময় যোগাযোগ বাউন্স সময়

ms

≤2

19

গড় ট্রিপিং গতি

m/s

0.9~1.2

গড় বন্ধ গতি

m/s

0.5-~0.8

20

খোলার সময়

সর্বোচ্চ অপারেটিং ভোল্টেজ এ

S

≤0.05

21

ন্যূনতম অপারেটিং ভোল্টেজে

≤0.08

22

বন্ধের সময়

S

0.1

23

প্রতিটি ফেজ প্রধান সার্কিটের প্রতিরোধ

μΩ

630 ≤50

1250 ≤ 45

24

চলন্ত এবং স্থির পরিচিতির জন্য অনুমোদিত ক্রমবর্ধমান পরিধান বেধ

মিমি

3
