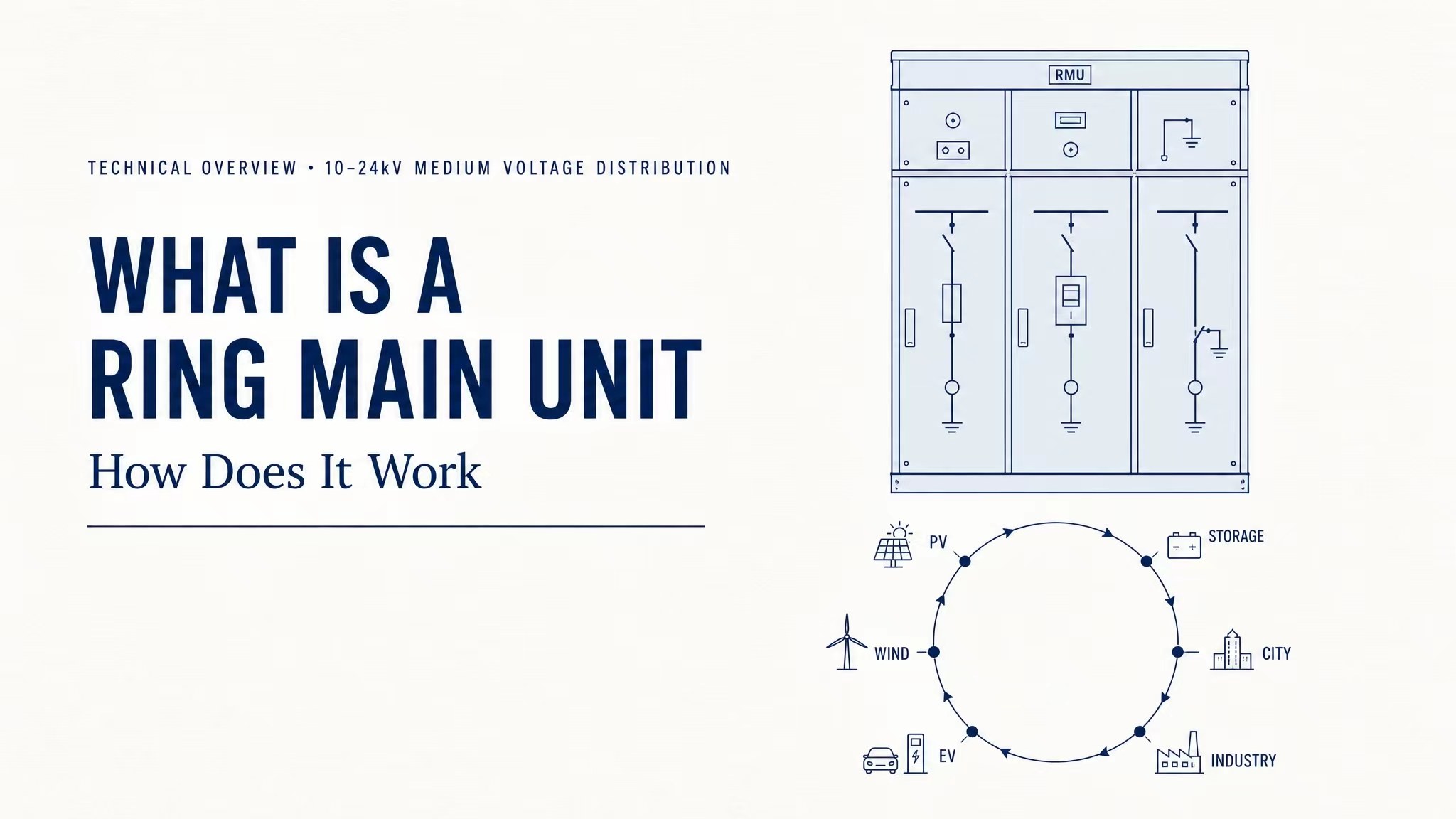

একটি রিং-প্রধান-ইউনিট কী এবং এটি কীভাবে কাজ করে

শহুরে তারের পাইপলাইন সংস্কারে, নতুন শক্তির জন্য বিদ্যুৎ বিতরণে সহায়তা এবং আবাসিক সম্প্রদায় এবং শিল্প পার্কগুলির জন্য বিদ্যুৎ সরবরাহ প্রকল্পে,রিং প্রধান ইউনিট(RMUs) 10--24kV মিডিয়াম-ভোল্টেজ রিং ডিস্ট্রিবিউশন নেটওয়ার্কে মূল সুইচগিয়ার হিসেবে কাজ করে। তাদের কমপ্যাক্ট ক্যাবিনেটের কাঠামো, নির্ভরযোগ্য লোড সুইচ অ্যাসেম্বলি এবং নমনীয় রিং পাওয়ার সাপ্লাই মোডের জন্য ধন্যবাদ, RMUগুলি আউটডোর পাওয়ার ডিস্ট্রিবিউশন, বক্স সাবস্টেশন ম্যাচিং এবং আন্ডারগ্রাউন্ড পাইপলাইন পাওয়ার ডিস্ট্রিবিউশনের জন্য মূলধারার সরঞ্জাম হয়ে উঠেছে। এই দস্তাবেজটি সরঞ্জামগুলির মৌলিক কাজের নীতিগুলি, পাঁচটি মূল সুবিধা, প্রযোজ্য সাইট, রুটিন পরিদর্শন এবং রক্ষণাবেক্ষণের পাশাপাশি শিল্পে নতুন পরিবেশ-বান্ধব গ্যাস-অন্তরক RMUগুলির প্রযুক্তিগত প্রবণতা, বৈদ্যুতিক সেক্টরে সাধারণ অনুসন্ধান কীওয়ার্ডগুলিকে ক্যাটারিং করে একটি বিস্তারিত ভূমিকা প্রদান করে৷

I. মৌলিক কাজের নীতি

রিং পাওয়ার সাপ্লাই বলতে একাধিক উচ্চ-ভোল্টেজ তারের প্রান্ত থেকে প্রান্ত সংযোগ করে একটি বন্ধ রিং পাওয়ার সাপ্লাই লুপ গঠন করাকে বোঝায়। লোড সুইচ, আর্থিং সুইচ এবং ফিউজ সহ অভ্যন্তরীণ উপাদান দিয়ে সজ্জিত, RMUs লুপের মধ্যে তারের লাইনের সংযোগ এবং সংযোগ বিচ্ছিন্নকরণ নিয়ন্ত্রণ করে।

রিং নেটওয়ার্কের একটি অংশে শর্ট-সার্কিট বা তারের ক্ষতি হলে, RMU দ্রুত ত্রুটিপূর্ণ অংশটিকে সংযোগ বিচ্ছিন্ন করতে পারে। সাউন্ড সার্কিটগুলি এখনও দ্বিমুখীভাবে শক্তি প্রেরণ করতে পারে, পুরো এলাকা জুড়ে বিদ্যুৎ বিভ্রাট এড়াতে পারে এবং শহুরে বিতরণ নেটওয়ার্কগুলির বিদ্যুৎ সরবরাহের স্থিতিশীলতাকে ব্যাপকভাবে উন্নত করে --- এটি এটির মূল কাজ যা এটিকে সাধারণ উচ্চ-ভোল্টেজ সুইচ ক্যাবিনেট থেকে আলাদা করে।

২. পাঁচটি মূল পণ্য বৈশিষ্ট্য

1. কমপ্যাক্ট মন্ত্রিসভা নকশা ইনস্টলেশন স্থান সংরক্ষণ
একটি মডুলার সমন্বিত কাঠামোর সাথে, এর সামগ্রিক আয়তন প্রচলিত উচ্চ-ভোল্টেজ সুইচ ক্যাবিনেটের চেয়ে অনেক ছোট। এটি সরাসরি রোড গ্রিন বেল্ট, তারের কূপ এবং সঙ্কুচিত ভূগর্ভস্থ পাওয়ার ডিস্ট্রিবিউশন রুমে ইনস্টল করা যেতে পারে, এটি শহরগুলিতে স্থান-দুষ্প্রাপ্য বহিরঙ্গন বিদ্যুৎ বিতরণ পয়েন্টগুলির জন্য আদর্শ করে তোলে।

2. অসামান্য নিরাপত্তা কর্মক্ষমতা সহ একাধিক ঐচ্ছিক অন্তরক মিডিয়া
বাজারে SF6 গ্যাস-অন্তরক, শুষ্ক বায়ু পরিবেশ-বান্ধব গ্যাস-অন্তরক, কঠিন-অন্তরক, এবং বায়ু-অন্তরক পণ্য সহ বিভিন্ন ধরনের অফার রয়েছে। সম্পূর্ণরূপে সিল করা কেবিনেটের কাঠামোটি জলরোধী এবং IP67 সুরক্ষা গ্রেড সহ ধুলোরোধী, যা বৃষ্টি, বালি, আর্দ্রতা এবং উপকূলীয় লবণের কুয়াশা থেকে ক্ষয় প্রতিরোধ করে।

3. দ্রুত ফল্ট বিচ্ছিন্নতা সঙ্গে রিং পাওয়ার সাপ্লাই
এটি ডুয়াল-পাওয়ার রিং স্যুইচিং সমর্থন করে। একবার একটি একক শাখায় ত্রুটি দেখা দিলে, ইউনিটটি অন্যান্য ব্যবহারকারীদের বিদ্যুৎ সরবরাহ ব্যাহত না করে তাৎক্ষণিকভাবে ত্রুটিটি লক করে এবং বিচ্ছিন্ন করে, এটিকে পুরানো শহুরে এলাকায় পাওয়ার গ্রিড আপগ্রেড এবং সংস্কারের জন্য অপরিহার্য করে তোলে।

4. দীর্ঘমেয়াদী রক্ষণাবেক্ষণ-মুক্ত কর্মক্ষমতা সহ সহজ কাঠামো
গ্যাস-অন্তরক RMU-এর অভ্যন্তরীণ উপাদানগুলি পরিবেষ্টিত বায়ু দ্বারা অক্সিডেশন থেকে মুক্ত, প্রতিদিনের পরিদর্শন কাজের চাপ হ্রাস করে। যান্ত্রিক লোড সুইচগুলি উচ্চ স্থায়িত্ব নিয়ে গর্ব করে এবং ঘন ঘন স্যুইচিং অপারেশন সহ্য করতে পারে।

5. প্রাথমিক-সেকেন্ডারি ইন্টিগ্রেশনের মাধ্যমে বুদ্ধিমান আপগ্রেডের জন্য সমর্থন
নতুন বুদ্ধিমান RMUs দূরবর্তীভাবে তাপমাত্রা, গ্যাসের চাপ এবং লাইন ফল্ট সংকেত নিরীক্ষণ করতে সেন্সর টার্মিনালের সাথে লাগানো হয়েছে। স্মার্ট গ্রিড ব্যাক-এন্ড সিস্টেমের সাথে সামঞ্জস্যপূর্ণ, তারা বিদ্যুত বিতরণের বুদ্ধিমান রূপান্তর প্রবণতার সাথে সারিবদ্ধভাবে অপ্রত্যাশিত অপারেশন এবং স্বয়ংক্রিয় ফল্ট অ্যালার্ম সক্ষম করে।

III. প্রধান অ্যাপ্লিকেশন দৃশ্যকল্প

● পুরানো শহুরে জেলাগুলিতে ভূগর্ভস্থ তারের সংস্কারএবং পৌরসভার রাস্তা বরাবর বহিরঙ্গন বিদ্যুৎ বিতরণ রিং নেটওয়ার্ক

● আবাসিক কোয়ার্টার, বাণিজ্যিক কমপ্লেক্সের জন্য উচ্চ-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন ইউনিটএবং ভূগর্ভস্থ পার্কিং গ্যারেজ

● ইনকামিং এবং আউটগোয়িং সুইচ ক্যাবিনেটেরবক্স-টাইপ সাবস্টেশনের ভিতরে

● 10kV গ্রিড-সংযুক্ত বিদ্যুৎ বিতরণফটোভোলটাইক পাওয়ার স্টেশন এবং বিতরণ করা শক্তি সঞ্চয় প্রকল্পের জন্য

● শিল্প পার্ক, শিল্প অঞ্চল, খনিগুলির জন্য পাওয়ার সাপ্লাই সিস্টেমকে সহায়তা করাএবং এক্সপ্রেসওয়ে অবকাঠামো

● উপকূলীয় রাস্তায়, শহর এবং গ্রামীণ এলাকায় আউটডোর রিং পাওয়ার সাপ্লাই পয়েন্ট;জারা বিরোধী ক্যাবিনেটগুলি কঠোর অপারেটিং পরিবেশের সাথে খাপ খায়

IV স্ট্যান্ডার্ড দৈনিক রক্ষণাবেক্ষণ পদ্ধতি

1. নিয়মিতভাবে ক্যাবিনেটের বাইরের অংশ পরিদর্শন করুনক্যাবিনেটের দরজায় ডেন্ট, ক্ষয় বা বার্ধক্যজনিত/ক্ষতিগ্রস্ত সিলিং স্ট্রিপগুলির জন্য; মরিচা এবং জল প্রবেশ রোধ করতে চিপড পেইন্ট মেরামত করুন।

2. পর্যায়ক্রমে গ্যাস চেম্বারের চাপ পরীক্ষা করুনগ্যাস-অন্তরক মডেল এবং নিম্ন-চাপের ফুটো অ্যালার্মগুলিকে অবিলম্বে সমাধান করুন।

3. বারবার মসৃণ সুইচিং কর্মক্ষমতা পরীক্ষালোড সুইচ এবং আর্থিং সুইচ এবং ক্যাবিনেটের ভিতরে জমে থাকা ধুলো এবং ধ্বংসাবশেষ পরিষ্কার করুন।

4. তারের জয়েন্টগুলির তাপমাত্রা পরীক্ষা করুনলুকানো বিপদ দূর করতে যেমন আলগা এবং অতিরিক্ত উত্তপ্ত তারের টার্মিনাল।

5. নিয়মিত নিরোধক ভোল্টেজ পরীক্ষা সহ্য করাএবং বুদ্ধিমান মনিটরিং টার্মিনাল এবং ফল্ট সূচকের স্বাভাবিক অপারেশন যাচাই করুন।

V. শিল্প উন্নয়ন প্রবণতা

দ্বৈত কার্বন নীতি দ্বারা চালিত, পরিবেশ বান্ধব শুষ্ক বায়ু-নিরোধক RMUs ব্যাপক জনপ্রিয়তা অর্জন করছে। তারা ঐতিহ্যগত গ্রীনহাউস গ্যাস সালফার হেক্সাফ্লোরাইডকে পরিচ্ছন্ন বায়ু দিয়ে প্রতিস্থাপন করে উচ্চতর পরিবেশগত কর্মক্ষমতার জন্য অন্তরক মাধ্যম হিসেবে। ইতিমধ্যে, প্রাথমিক-সেকেন্ডারি ইন্টিগ্রেশন, ক্ষুদ্রকরণ এবং বুদ্ধিমত্তা মূলধারার শিল্পের দিকনির্দেশে পরিণত হয়েছে, এবং RMU গুলি শহুরে স্মার্ট বিতরণ নেটওয়ার্ক নির্মাণের জন্য নির্ভরযোগ্য সহায়তা প্রদান করে চলেছে।
