বিতরণ ইপিসি প্রকল্পের জন্য কোন ভোল্টেজ-স্তরের রিং প্রধান ইউনিট নির্বাচন করা উচিত?

বিভিন্ন ডিস্ট্রিবিউশন ইপিসি সাধারণ-কন্ট্রাক্টিং প্রকল্পে, রিং মেইন ইউনিট (আরএমইউ) প্যাকেজ সাবস্টেশন এবং বক্স-টাইপ সাবস্টেশনের মূল হাই-ভোল্টেজ উপাদান হিসেবে কাজ করে। এর ভোল্টেজ লেভেলের নির্বাচন সরাসরি পুরো পাওয়ার ডিস্ট্রিবিউশন সল্যুশনের স্থায়িত্ব, সম্মতি এবং প্রকল্পের খরচ নির্ধারণ করে এবং এটি প্রাথমিক ডিজাইনের পর্যায়ে EPC প্রকিউরমেন্ট ইঞ্জিনিয়ারদের জন্য একটি মূল প্রযুক্তিগত উদ্বেগের বিষয়। অনেক ইপিসি সাধারণ ঠিকাদার প্রাথমিক তদন্তের পর্যায়ে একটি প্রশ্ন উত্থাপন করে: বিতরণ ইপিসি প্রকল্পগুলির জন্য কোন ভোল্টেজ-স্তরের রিং প্রধান ইউনিট নির্বাচন করা উচিত?

Yueqing, Zhejiang এ অবস্থিত,Zhejiang Deyan Electric Co., Ltd.R&D এবং মাঝারি-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন সরঞ্জাম তৈরিতে বিশেষজ্ঞ। আমরা IEC-সম্মত SF6 গ্যাস-অন্তরক এবং পরিবেশ-বান্ধব সলিড-ইনসুলেটেড রিং প্রধান ইউনিট, ইউরোপীয়-শৈলীর প্যাকেজ বক্স সাবস্টেশন, প্রিফেব্রিকেটেড কেবিন-টাইপ সাবস্টেশন এবং পাওয়ার ডিস্ট্রিবিউশন সরঞ্জামের সম্পূর্ণ পরিসর সরবরাহ করি। আমরা দীর্ঘদিন ধরে গ্লোবাল ইপিসি সাধারণ-কন্ট্রাক্টিং ক্লায়েন্টদের পরিবেশন করেছি এবং বিভিন্ন বিতরণ প্রকল্পের জন্য কাস্টমাইজড RMU নির্বাচন সমাধান প্রদান করেছি।

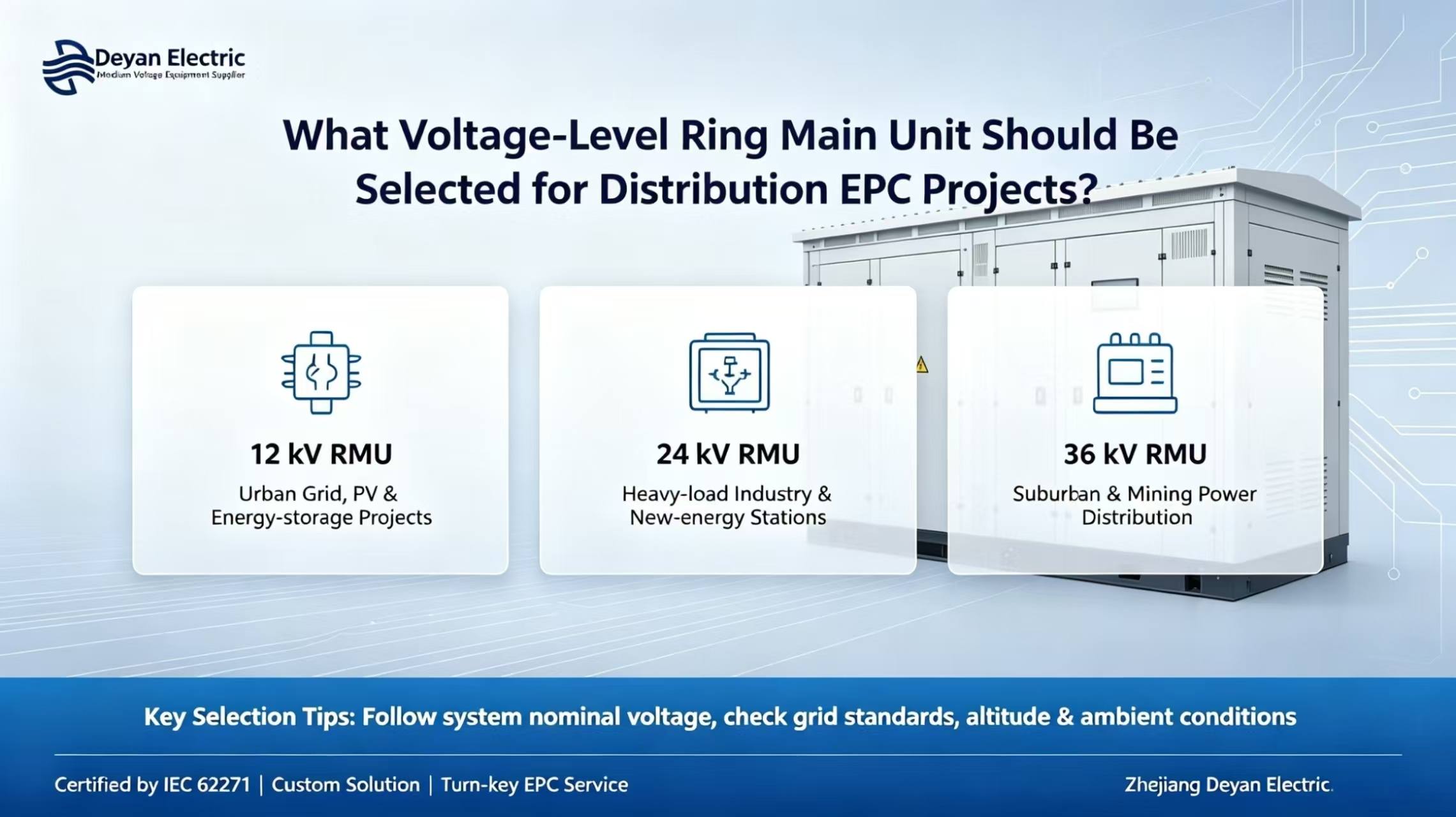

ডিস্ট্রিবিউশন ইপিসি প্রকল্পগুলিতে মূলধারার রিং-মেইন-ইউনিট ভোল্টেজ-স্তরের নির্বাচনের জন্য রেফারেন্স

12 kV (10 kV সিস্টেম)

12 কেভি রিং প্রধান ইউনিট হল মূলধারার মডেল যা বিশ্বব্যাপী বিতরণ ইপিসি প্রকল্পগুলিতে ব্যাপকভাবে গৃহীত হয়। এটি শহুরে বিতরণ নেটওয়ার্ক সংস্কার, শিল্প-পার্ক পাওয়ার বিতরণ, পিভি এবং শক্তি-সঞ্চয়স্থান গ্রিড-সংযোগ এবং ছোট থেকে মাঝারি আকারের প্যাকেজ সাবস্টেশনগুলিতে ব্যাপকভাবে প্রয়োগ করা হয়। উচ্চ মডুলারিটি এবং নিয়ন্ত্রণযোগ্য খরচের বৈশিষ্ট্যযুক্ত, এই RMU সবচেয়ে প্রচলিত রিং পাওয়ার সাপ্লাই আর্কিটেকচারের সাথে মানানসই, শর্ট-সার্কিট সহ 20 kA / 25 kA বর্তমান বিকল্পগুলি সহ্য করে। এটি EPC প্রকল্পগুলির জন্য সবচেয়ে ঘন ঘন অনুসন্ধানের স্পেসিফিকেশন।

24 কেভি

24 কেভি রিং প্রধান ইউনিটগুলি বেশিরভাগই বড় লোড এবং দীর্ঘ শক্তি-সঞ্চালন দূরত্বের পাশাপাশি নতুন-শক্তি সংগ্রহ কেন্দ্রগুলির শিল্প অঞ্চলগুলির জন্য ব্যবহৃত হয়। 12 কেভি সলিউশনের সাথে তুলনা করে, এটি লাইন লস কমায় এবং ক্যাবল ক্রস-সেকশনে বিনিয়োগ কমায়, এটিকে বৃহৎ-ক্ষমতার EPC সাধারণ-কন্ট্রাক্টিং প্রকল্পের জন্য উপযুক্ত করে তোলে। এটির জন্য উচ্চতর যন্ত্রপাতি নিরোধক গ্রেড এবং চাঙ্গা ক্যাবিনেটের কাঠামোগত নকশা প্রয়োজন এবং এর সামগ্রিক খরচ একটি 12 কেভি রিং প্রধান ইউনিটের চেয়ে বেশি।

36 kV (33 kV সিস্টেম)

36 কেভি রিং প্রধান ইউনিট দীর্ঘ-দূরত্বের শহরতলির বন্টন নেটওয়ার্ক, বড় মাপের খনির এলাকা এবং দীর্ঘ-দূরত্বের বিদ্যুৎ-সরবরাহ EPC কাজের জন্য মোতায়েন করা হয়েছে। মাঝারি-উচ্চ-ভোল্টেজ ডিস্ট্রিবিউশন বিভাগে পড়ে, এগুলি সাধারণত বড়-ক্ষমতার প্যাকেজ সাবস্টেশনগুলির সাথে একত্রে ব্যবহার করা হয় এবং নিরোধক, অভ্যন্তরীণ চাপ সুরক্ষা এবং কারখানার গ্রহণযোগ্যতা পরীক্ষা (FAT) এর উপর উচ্চতর প্রয়োজনীয়তা আরোপ করে।

মূল নির্বাচনের নীতি:রিং প্রধান ইউনিটের রেট করা ভোল্টেজ শুধুমাত্র ট্রান্সফরমার ক্ষমতার উপর ভিত্তি করে নয়, প্রকল্পের নামমাত্র সিস্টেম ভোল্টেজ অনুযায়ী নির্ধারিত হবে। ইপিসি ক্লায়েন্টরা প্রথমে স্থানীয় গ্রিড মান, সিস্টেম শর্ট-সার্কিট প্যারামিটার, প্রকল্পের উচ্চতা, পরিবেষ্টিত তাপমাত্রা এবং আর্দ্রতার শর্তগুলি রিং প্রধান ইউনিটের রেট ভোল্টেজ চূড়ান্ত করার আগে নিশ্চিত করবে।

EPC-প্রকল্প সরঞ্জাম নির্বাচনের জন্য অতিরিক্ত বিবেচনা

ভোল্টেজ লেভেল ছাড়াও, EPC সাধারণ ঠিকাদাররা রিং প্রধান ইউনিট কেনার সময় পণ্যের মান, পরিবেশগত অভিযোজনযোগ্যতা এবং সম্পূর্ণ সেট ডেলিভারি ক্ষমতার দিকেও মনোযোগ দিতে হবে:

সার্টিফিকেশন প্রয়োজনীয়তা:পণ্য IEC 62271 সিরিজ আন্তর্জাতিক মান মেনে চলতে হবে। টাইপ-টেস্ট রিপোর্টের সম্পূর্ণ সেট এবং CE সার্টিফিকেট প্রকল্প অঙ্কন পর্যালোচনা এবং ফ্যাক্টরি অ্যাকসেপ্টেন্স টেস্ট সমর্থন করার জন্য উপলব্ধ থাকবে।

পরিবেশগত অভিযোজনযোগ্যতা:কাস্টমাইজেশন বহিরঙ্গন IP54 সুরক্ষা রেটিং, অ্যান্টি-কনডেনসেশন তাপমাত্রা-নিয়ন্ত্রণ ব্যবস্থা এবং উপকূলীয় অঞ্চলগুলির জন্য অ্যান্টি-জারা আবরণগুলির জন্য উপলব্ধ, উচ্চ তাপমাত্রা, উচ্চ আর্দ্রতা এবং উচ্চ উচ্চতার মতো জটিল অপারেটিং অবস্থার সাথে খাপ খাইয়ে নিতে।

সম্পূর্ণ সেট সাপোর্টিং সমাধান:Deyan ইলেকট্রিক স্বতন্ত্র রিং প্রধান ইউনিট, সেইসাথে RMU, ট্রান্সফরমার এবং কম-ভোল্টেজ ক্যাবিনেটের সমন্বয়ে সমন্বিত প্যাকেজ সাবস্টেশনের টার্নকি সমাধান সরবরাহ করতে পারে। ওয়ান-স্টপ ডেলিভারি EPC ক্লায়েন্টদের জন্য যোগাযোগ খরচ কমিয়ে দেয় যা বহু-দলীয় সংগ্রহ এবং কমিশনিংয়ের জন্য সমন্বয় থেকে উদ্ভূত হয়।

বুদ্ধিমান আপগ্রেড:FTU বুদ্ধিমান টার্মিনালগুলি ত্রুটির অবস্থান এবং দূরবর্তী পর্যবেক্ষণ ফাংশন উপলব্ধি করার জন্য ঐচ্ছিক, স্মার্ট বিতরণ নেটওয়ার্ক এবং নতুন-শক্তি গ্রিড-সংযোগের EPC প্রকল্পগুলির জন্য উপযুক্ত।

উপসংহার

ভোল্টেজ-স্তরের নির্বাচন হল রিং-প্রধান-ইউনিট স্পেসিফিকেশন সংজ্ঞার প্রাথমিক ধাপ। অনুপযুক্ত নির্বাচন গুরুতর ঝুঁকির কারণ হতে পারে যেমন ব্যর্থ গ্রিড গ্রহণ, সরঞ্জাম ওভারলোড এবং প্রকল্প বিলম্ব। একটি পেশাদার বৈদ্যুতিক-ইঞ্জিনিয়ারিং প্রযুক্তিগত দল নিয়ে গর্ব করে, Zhejiang Deyan Electric Co., Ltd. রিং-মেইন-ইউনিট ভোল্টেজ-নির্বাচন পরিষেবা এবং EPC প্রকল্পের অঙ্কন এবং স্থানীয় গ্রিড স্পেসিফিকেশনের উপর ভিত্তি করে প্রাথমিক-স্কিম ডিজাইন সরবরাহ করতে পারে। ODM কাস্টমাইজেশন গ্লোবাল ডিস্ট্রিবিউশন EPC প্রকল্পগুলির জন্য স্থিতিশীল এবং নির্ভরযোগ্য মাঝারি-ভোল্টেজ পাওয়ার-ডিস্ট্রিবিউশন সমাধান সরবরাহ করতে সমর্থিত।
