রিং প্রধান ইউনিট বা বক্স-টাইপ সাবস্টেশন: আপনার প্রকল্পের কোনটি প্রয়োজন?

10-35kV বিতরণ প্রকল্পে, রিং প্রধান ইউনিট (RMU) এবং বক্স-টাইপ সাবস্টেশন একই নকশা পর্যালোচনায় প্রায়শই উল্লেখ করা হয়। যেহেতু উভয়ই কমপ্যাক্ট এবং উভয়ই কারখানায় নির্মিত, সেগুলিকে কখনও কখনও প্রতিযোগী বিকল্প হিসাবে বিবেচনা করা হয়। তারা না. সিদ্ধান্তটি আপনি যে নোডের পরিকল্পনা করছেন সে সম্পর্কে একটি প্রশ্নে নেমে আসে: এই বিন্দুটি কি ভোল্টেজ কমিয়ে কম-ভোল্টেজ পাওয়ার বিতরণ করতে হবে, নাকি এটি শুধুমাত্র লাইনগুলি স্যুইচ, বিভাগীয়করণ এবং সংযোগ করতে হবে?ঝেজিয়ানg Deyan Electric Co., Ltd. (DEYAN electric), যা উভয় পণ্য লাইন তৈরি করে, নীচের ব্যবহারিক সীমানা নির্ধারণ করে।

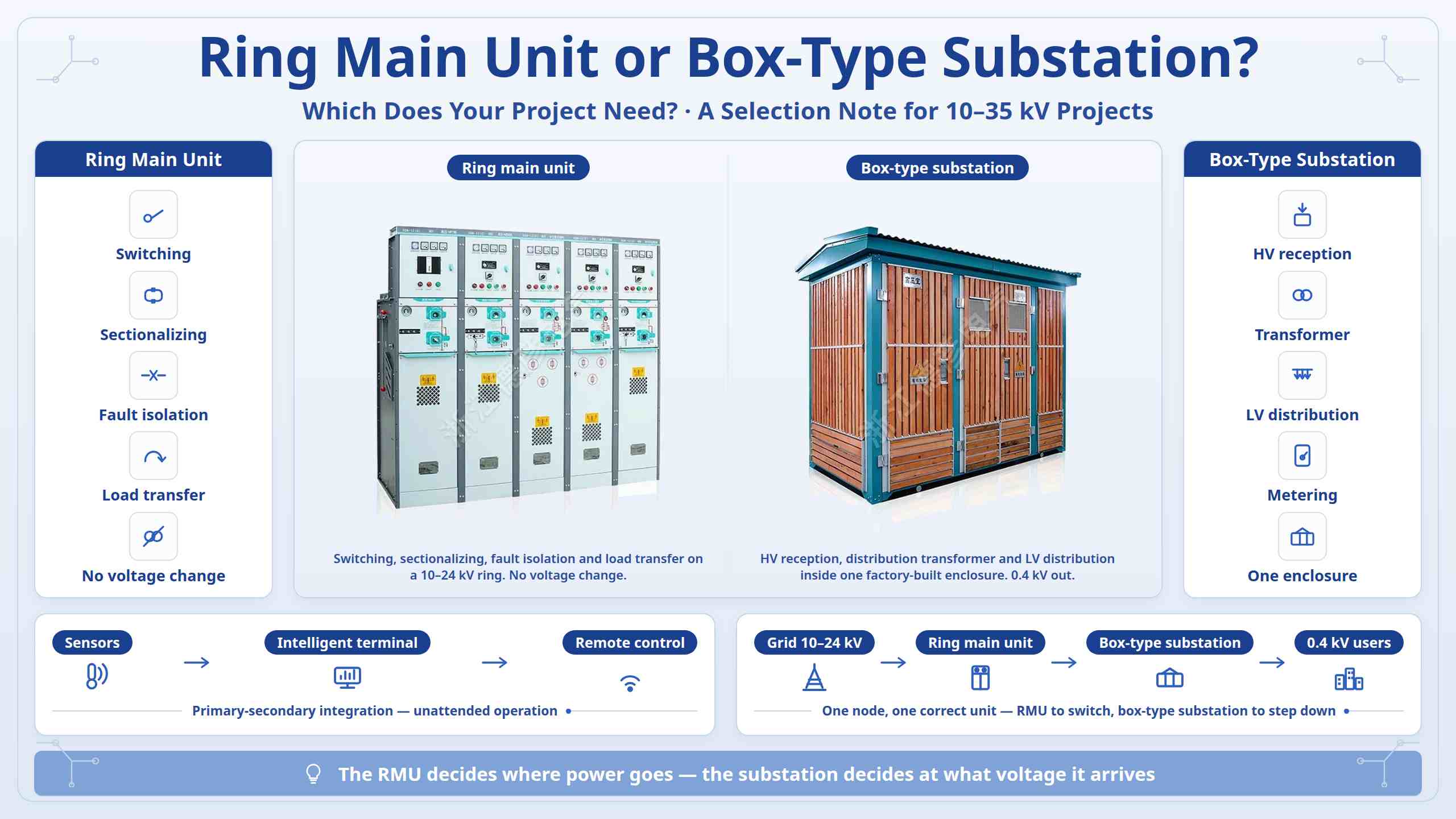

I. দুটি ভিন্ন চাকরি

10-24kV মাঝারি-ভোল্টেজ রিং নেটওয়ার্কে ব্যবহৃত ধাতব-ঘেরা সুইচগিয়ার হল একটি রিং প্রধান ইউনিট। এর অভ্যন্তরীণ উপাদানগুলি হল লোড ব্রেক সুইচ, আর্থিং সুইচ এবং ফিউজ। এটি স্যুইচিং, লাইন বিভাগীয়করণ, ফল্ট আইসোলেশন এবং লোড স্থানান্তর সঞ্চালন করে, যাতে একটি তারের অংশের একটি ত্রুটি বাকি রিংয়ের সরবরাহে বাধা না দিয়ে কেটে ফেলা যায়। এটি ভোল্টেজ পরিবর্তন করে না।

একটি বক্স-টাইপ সাবস্টেশন উচ্চ-ভোল্টেজ পাওয়ার রিসেপশন, একটি ডিস্ট্রিবিউশন ট্রান্সফরমার এবং লো-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশনকে একত্রিত করে — মিটারিং এবং ঘের সহ — একটি সম্পূর্ণরূপে আবদ্ধ, চলমান ইস্পাত কাঠামোতে। এটি কারখানায় প্রিফেব্রিকেটেড, সম্পূর্ণ ইউনিট হিসাবে বিতরণ করা হয় এবং এর আউটপুট শেষ ব্যবহারকারীদের জন্য কম-ভোল্টেজ পাওয়ার।

এক লাইনে: একটি আরএমইউ সিদ্ধান্ত নেয় ক্ষমতা কোথায় যায়; একটি বক্স-টাইপ সাবস্টেশন সিদ্ধান্ত নেয় এটি কোন ভোল্টেজে আসে এবং কীভাবে এটি বিতরণ করা হয়।

২. আপনার দৃশ্যকল্পের সাথে মডেলের মিল করা

ডুয়াল-পাওয়ার রিং সাপ্লাই সহ শহুরে তারের সংস্কার এবং RMU-এর জন্য কোনও স্থানীয় স্টেপ-ডাউন কল নেই৷ লোড পয়েন্টের জন্য 0.4kV আউটগোয়িং পাওয়ার দরকার — আবাসিক কোয়ার্টার, ওয়ার্কশপ, বাণিজ্যিক অঞ্চল, চার্জিং স্টেশন — একটি বক্স-টাইপ সাবস্টেশনের জন্য কল করুন। বাইরের, সরু, আর্দ্র বা ধুলোময় স্থানগুলি গ্যাস-অন্তরক আরএমইউর পক্ষে, যার সিল করা ট্যাঙ্ক ঘনীভবন, ধুলো এবং লবণের কুয়াশাকে অনেক কম পরিদর্শন সহ প্রতিরোধ করে। ফটোভোলটাইক, স্টোরেজ এবং চার্জিং-পাইল প্রকল্প উভয়ই ব্যবহার করে: স্টেপ-আপ বক্স সাবস্টেশন এবং গ্রিড-সংযুক্ত ক্যাবিনেটগুলি রূপান্তর এবং গ্রিড সংযোগ পরিচালনা করে, যখন গ্যাস-ইনসুলেটেড RMUs একটি নিয়ন্ত্রিত পদচিহ্নের মধ্যে সংগ্রহ এবং স্যুইচিং পরিচালনা করে।

III. বেশিরভাগ প্রকল্পে তারা একসাথে কাজ করে

অনেক বক্স-টাইপ সাবস্টেশনের ভিতরে, উচ্চ-ভোল্টেজের ইনকামিং এবং আউটগোয়িং ইউনিটগুলি লোড ব্রেক সুইচ সহ রিং প্রধান ইউনিট। RMU হল সুইচিং উপাদান; সাবস্টেশন হল একটি ঘের যা এর চারপাশে রূপান্তর এবং কম-ভোল্টেজ বিতরণ যোগ করে। তাই সীমানা প্রতিযোগিতামূলক না হয়ে বাস্তবিক — যদি একটি নোড শুধুমাত্র সুইচ করে এবং বিভাগীয়করণ করে, একটি RMU নির্দিষ্ট করুন; যদি এটিকে অবশ্যই পদত্যাগ করতে হবে এবং বিতরণ করতে হবে, একটি বক্স-টাইপ সাবস্টেশন নির্দিষ্ট করুন; এবং যদি সেই স্টেশনটি একটি রিং নেটওয়ার্কের অংশও গঠন করে, তবে দুটি একসাথে নির্দিষ্ট করা হয়। উভয়ের জন্য বর্তমান মূলধারার দিক হল প্রাথমিক-সেকেন্ডারি ইন্টিগ্রেশন: ক্যাবিনেটের অভ্যন্তরে সেন্সর এবং মনিটরিং ইউনিট, একটি বাহ্যিক বুদ্ধিমান বিতরণ টার্মিনালের সাথে মিলিত, রিয়েল-টাইম ডেটা আপলোড, স্বয়ংক্রিয় ত্রুটি অবস্থান এবং বিচ্ছিন্নতা, রিমোট সুইচিং নিয়ন্ত্রণ এবং অনুপস্থিত অপারেশন সক্ষম করে।

IV মডেল নিশ্চিত করার আগে কি যাচাই করতে হবে

নেটওয়ার্কটি রেডিয়াল বা ডুয়াল-পাওয়ার রিং কিনা তা প্রথমে নির্ধারণ করুন — এটি একাই নির্ধারণ করে যে একটি RMU প্রয়োজন কিনা। তারপর সমন্বিত সুরক্ষা সেটিংস সহ রেট করা ভোল্টেজ (10/24/35kV), রেট করা বর্তমান এবং শর্ট-সার্কিট ব্রেকিং কারেন্ট যাচাই করুন; স্থান, আর্দ্রতা, ধুলো, লবণ কুয়াশা এবং সুরক্ষা গ্রেড সহ সাইটের অবস্থা, যেখানে প্রয়োজন সেখানে বিস্ফোরণ-প্রমাণ সরঞ্জাম প্রতি GB 50058; এবং লোডের প্রয়োজনীয়তা যেমন ট্রান্সফরমার ক্ষমতা, বহির্গামী সার্কিট এবং সম্ভাব্য স্থানান্তর। জীবন-চক্রের খরচের বিপরীতে প্রথম খরচের ওজন করুন: নিবেদিত রক্ষণাবেক্ষণ কর্মীদের সাথে শুষ্ক ইনডোর সাইটগুলিতে বায়ু-নিরোধক সরঞ্জামগুলি উপযুক্ত, যেখানে গ্যাস-অন্তরক সরঞ্জামগুলির অগ্রিম খরচ বেশি হয় তবে আউটডোর বা পরিদর্শন করা কঠিন সাইটগুলিতে রক্ষণাবেক্ষণ হ্রাস করে৷

ঝেজিয়ানg Deyan Electric Co., Ltd সম্পর্কে

ঝেজিয়ানg Deyan ইলেকট্রিক কোং, লিমিটেড, ঝেজিয়ানg প্রদেশের Yueqing শহরের অর্থনৈতিক উন্নয়ন অঞ্চলে অবস্থিত, শিল্প বৈদ্যুতিক যন্ত্রপাতিগুলির R&D, উৎপাদন এবং পরিষেবাতে বিশেষজ্ঞ। এর মূল পণ্যগুলির মধ্যে রয়েছে রিং প্রধান ইউনিট (এয়ার-ইনসুলেটেড এবং গ্যাস-ইনসুলেটেড), গ্যাস-ইনসুলেটেড সুইচগিয়ার, বক্স-টাইপ সাবস্টেশন, হাই এবং লো ভোল্টেজ সুইচ ক্যাবিনেট, ক্যাবল ব্রাঞ্চ বক্স এবং ফটোভোলটাইক স্টেপ-আপ বক্স সাবস্টেশন, সার্ভিং আরবান গ্রিড আপগ্রেডিং এবং মিউনিসিপ্যাল পার্ক, এনার্জি স্টেশন, ডিস্ট্রিবিউশন, ইন্ডাস্ট্রিয়াল পার্ক। অবকাঠামো কোম্পানি কাস্টমাইজড প্রাথমিক স্কিম, সমন্বিত সমাবেশ এবং কারখানা কমিশনিং সমর্থন করে। আপনার প্রকল্পের জন্য রিং প্রধান ইউনিট এবং বক্স-টাইপ সাবস্টেশনের মধ্যে সুযোগ নির্ধারণ করতে, দয়া করে Deyan Electric এর সাথে যোগাযোগ করুন।
