কি এসি মেটাল-ঘেরা রিং প্রধান সুইচগিয়ারকে আধুনিক বিদ্যুৎ বিতরণের জন্য নির্ভরযোগ্য করে তোলে?

AC ধাতব-ঘেরা রিং প্রধান সুইচগিয়ারএটি একটি কমপ্যাক্ট মাঝারি-ভোল্টেজ বিতরণ সমাধান যা পাওয়ার ধারাবাহিকতা, অপারেশনাল নিরাপত্তা, ত্রুটি বিচ্ছিন্নতা এবং ইনস্টলেশন দক্ষতা উন্নত করার জন্য ডিজাইন করা হয়েছে। ধাতব ঘেরের ভিতরে সুইচিং, সুরক্ষা, বিচ্ছিন্নতা এবং গ্রাউন্ডিং ফাংশনগুলিকে একত্রিত করে, এই সরঞ্জামটি শহুরে বিতরণ নেটওয়ার্ক, শিল্প সুবিধা, বাণিজ্যিক ভবন, অবকাঠামো প্রকল্প এবং পুনর্নবীকরণযোগ্য শক্তি অ্যাপ্লিকেশনগুলির জন্য বিশেষভাবে উপযুক্ত। এই নির্দেশিকাটি এর গঠন, অপারেটিং নীতি, মূল প্রযুক্তিগত পরামিতি, নিরাপত্তা বৈশিষ্ট্য, অ্যাপ্লিকেশন পরিস্থিতি এবং সঠিক কনফিগারেশন নির্বাচনের জন্য ব্যবহারিক বিবেচনার ব্যাখ্যা করে।

সূচিপত্র

• 1. এসি মেটাল-ঘেরা রিং প্রধান সুইচগিয়ার বোঝা
• 2. মাঝারি-ভোল্টেজ বিতরণে কেন এটি গুরুত্বপূর্ণ?
• 3. কিভাবে সুইচগিয়ার গঠন করা হয়?
  • স্যুইচিং এবং সুরক্ষা উপাদান
  • তারের এবং সংযোগ বগি
  • মেটাল এনক্লোজার এবং সেফটি ডিজাইন
• 4. একটি রিং প্রধান সিস্টেম কিভাবে কাজ করে?
• 5. কোন প্রযুক্তিগত পরামিতি সবচেয়ে গুরুত্বপূর্ণ?
• 6. বিদ্যুৎ বিতরণ প্রকল্পের মূল সুবিধা
• 7. এটি সাধারণত কোথায় ব্যবহৃত হয়?
• 8. অর্ডার করার আগে ক্রেতাদের কি পরীক্ষা করা উচিত?
• 9. ইনস্টলেশন, অপারেশন এবং রক্ষণাবেক্ষণ বিবেচনা
• 10. এয়ার-ইনসুলেটেড এবং গ্যাস-ইনসুলেটেড কনফিগারেশন
• 11. প্রায়শই জিজ্ঞাসিত প্রশ্ন
• 12. উপসংহার

1. এসি মেটাল-ঘেরা রিং প্রধান সুইচগিয়ার বোঝা

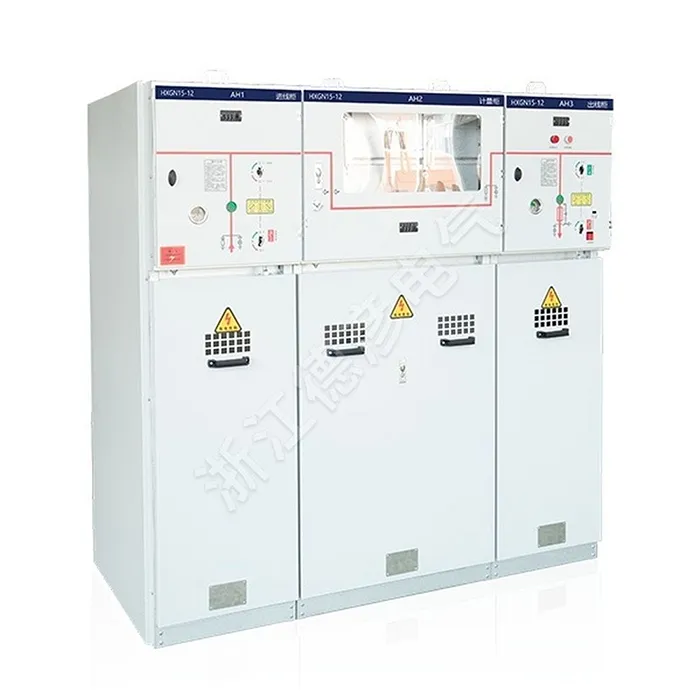

AC ধাতব-ঘেরা রিং প্রধান সুইচগিয়ার হল একটি মাঝারি-ভোল্টেজ বৈদ্যুতিক বিতরণ সমাবেশ যা একটি রিং বা রেডিয়াল বিতরণ নেটওয়ার্কের মধ্যে বৈদ্যুতিক শক্তি গ্রহণ, বিতরণ, সুইচ, বিচ্ছিন্ন এবং রক্ষা করার জন্য ডিজাইন করা হয়েছে। এটি একটি গ্রাউন্ডেড ধাতব ঘেরের ভিতরে প্রাসঙ্গিক সুইচিং এবং সুরক্ষা সরঞ্জাম রাখে, মাঝারি-ভোল্টেজ অ্যাপ্লিকেশনের জন্য একটি কম্প্যাক্ট এবং সংগঠিত সমাধান তৈরি করে।

IEC 62271-200-এর অধীনে, AC ধাতব-ঘেরা সুইচগিয়ার এবং কন্ট্রোলগিয়ার 1 কেভির উপরে এবং 52 কেভি পর্যন্ত এবং সহ রেট করা ভোল্টেজগুলিকে কভার করে। রিং প্রধান ইউনিটগুলি এই সরঞ্জামগুলির একটি ব্যবহারিক রূপ এবং মাঝারি-ভোল্টেজ তারের বিতরণ ব্যবস্থার সাথে ব্যাপকভাবে যুক্ত।

"রিং প্রধান" শব্দটি কেবল ক্যাবিনেটের পরিবর্তে নেটওয়ার্ক বিন্যাসকে বর্ণনা করে। একটি সাধারণ রিং নেটওয়ার্কে, শক্তি দুটি দিক থেকে একটি বিতরণ বিন্দুতে পৌঁছাতে পারে। যদি একটি তারের সেকশনে কোনো ত্রুটি দেখা দেয়, বাকি নেটওয়ার্ক বিকল্প রুটের মাধ্যমে পাওয়ার পাওয়ার সময় প্রভাবিত অংশটিকে বিচ্ছিন্ন করা যেতে পারে।

প্রকল্পের মালিকদের জন্য, এই আর্কিটেকচারটি সবচেয়ে গুরুত্বপূর্ণ বন্টন চ্যালেঞ্জগুলির মধ্যে একটিকে মোকাবেলা করে: সরঞ্জামের আকার নিয়ন্ত্রণ করার সময় বৈদ্যুতিক পরিষেবা বজায় রাখা, অপারেটিং জটিলতা এবং নিরাপত্তা ঝুঁকি।

2. মাঝারি-ভোল্টেজ বিতরণে কেন এটি গুরুত্বপূর্ণ?

নির্ভরযোগ্য পরিষেবা বজায় রাখার সময় আধুনিক পাওয়ার নেটওয়ার্কগুলিকে অবশ্যই ক্রমবর্ধমান লোড পরিচালনা করতে হবে। শিল্প কারখানা, বাণিজ্যিক কমপ্লেক্স, হাসপাতাল, পরিবহন সুবিধা, ডেটা সেন্টার এবং পুনর্নবীকরণযোগ্য-শক্তি স্থাপনাগুলি সর্বদা দীর্ঘস্থায়ী বিদ্যুৎ বাধা সহ্য করতে পারে না।

একটি সঠিকভাবে ইঞ্জিনিয়ারড রিং প্রধান সিস্টেম বিভিন্ন সুবিধা প্রদান করে:

• সরবরাহের ধারাবাহিকতা:একটি রিং কনফিগারেশন একটি বিচ্ছিন্ন ত্রুটির পরে একটি বিকল্প শক্তি পথ প্রদান করতে পারে।
• ভুল আলাদা থাকা:অপারেটররা সম্পূর্ণ ডিস্ট্রিবিউশন নেটওয়ার্ককে অপ্রয়োজনীয়ভাবে বন্ধ না করেই প্রভাবিত অংশটি সংযোগ বিচ্ছিন্ন করতে পারে।
• কমপ্যাক্ট ইনস্টলেশন:ইন্টিগ্রেটেড সুইচিং সরঞ্জাম কিছু প্রচলিত ব্যবস্থার তুলনায় পদচিহ্ন হ্রাস করে।
• অপারেশনাল নিরাপত্তা:ধাতব ঘের, গ্রাউন্ডিং বিন্যাস, ইন্টারলক এবং অবস্থানের ইঙ্গিত অপারেশনাল ঝুঁকি কমাতে সাহায্য করে।
• নমনীয় কনফিগারেশন:লোড সুইচ, সার্কিট ব্রেকার, ফিউজ, কারেন্ট ট্রান্সফরমার, ভোল্টেজ ট্রান্সফরমার এবং আর্থিং সুইচের বিভিন্ন সমন্বয় প্রকল্পের প্রয়োজনীয়তা অনুযায়ী ডিজাইন করা যেতে পারে।

এই বৈশিষ্ট্যগুলি রিং প্রধান সুইচগিয়ারকে বিশেষভাবে মূল্যবান করে তোলে যেখানে স্থান সীমিত এবং বৈদ্যুতিক পরিষেবার ধারাবাহিকতা একটি প্রধান নকশা অগ্রাধিকার।

3. কিভাবে সুইচগিয়ার গঠন করা হয়?

যদিও কনফিগারেশনগুলি প্রস্তুতকারক এবং ভোল্টেজ শ্রেণী অনুসারে পরিবর্তিত হয়, একটি সাধারণ AC ধাতব-ঘেরা রিং প্রধান সুইচগিয়ার সমাবেশ বেশ কয়েকটি কার্যকরী বিভাগকে একীভূত করে। এই বিভাগগুলি বোঝা ক্রেতাদের প্রযুক্তিগত প্রস্তাবগুলিকে আরও সঠিকভাবে মূল্যায়ন করতে সহায়তা করে৷

স্যুইচিং এবং সুরক্ষা উপাদান

স্যুইচিং বিভাগে লোড ব্রেক সুইচ, ভ্যাকুয়াম সার্কিট ব্রেকার, ফিউজ-সুইচ কম্বিনেশন, সংযোগ বিচ্ছিন্নকারী এবং আর্থিং সুইচ অন্তর্ভুক্ত থাকতে পারে। উপযুক্ত ব্যবস্থা নির্ভর করে যে সরঞ্জামগুলি প্রাথমিকভাবে ফিডার স্যুইচিং, ট্রান্সফরমার সুরক্ষা, ত্রুটি বাধা, বা এই ফাংশনগুলির সংমিশ্রণের জন্য তৈরি করা হয়েছে কিনা।

একটি লোড ব্রেক সুইচ সাধারণত স্বাভাবিক লোড কারেন্ট স্যুইচ করার উদ্দেশ্যে করা হয়, যখন একটি সার্কিট ব্রেকার আরও ব্যাপক ফল্ট-বিঘ্ন করার ক্ষমতা প্রদান করে। যেখানে ফিউজ ব্যবহার করা হয়, সেখানে সুইচ-ফিউজ সংমিশ্রণ একটি উপযুক্ত অ্যাপ্লিকেশন পরিসরের মধ্যে ট্রান্সফরমার এবং ফিডার সুরক্ষা প্রদান করতে পারে।

এই কারণে, ক্রেতাদের কখনই ক্যাবিনেটের মূল্যায়ন করা উচিত নয় কেবল তার রেট করা বর্তমান দ্বারা। সম্পূর্ণ সুরক্ষা দর্শন অবশ্যই ট্রান্সফরমার, ফিডার, ক্যাবল এবং আপস্ট্রিম/ডাউনস্ট্রিম সুরক্ষা ব্যবস্থার সাথে মিলে যাবে।

তারের এবং সংযোগ বগি

তারের বগিটি সুইচগিয়ার এবং বাহ্যিক মাঝারি-ভোল্টেজ নেটওয়ার্কের মধ্যে ইন্টারফেস সরবরাহ করে। ডিজাইনের উপর নির্ভর করে, এতে তারের সমাপ্তি, আর্থিং সুইচ, বর্তমান ট্রান্সফরমার, ভোল্টেজ ট্রান্সফরমার, সার্জ সুরক্ষা উপাদান বা অন্যান্য আনুষাঙ্গিক থাকতে পারে।

সঠিক তারের সামঞ্জস্য অপরিহার্য। প্রয়োজনীয় তারের আকার, সমাপ্তির ধরন, নিরোধক স্তর, ফেজ ব্যবধান, এবং ইনস্টলেশন পদ্ধতি সরঞ্জাম উত্পাদন আগে নিশ্চিত করা উচিত।

মেটাল এনক্লোজার এবং সেফটি ডিজাইন

ধাতব ঘেরটি আশেপাশের পরিবেশ থেকে সক্রিয় উপাদানগুলিকে আলাদা করে এবং অভ্যন্তরীণ সরঞ্জামগুলির জন্য একটি সংজ্ঞায়িত যান্ত্রিক কাঠামো তৈরি করে। সঠিক কম্পার্টমেন্টালাইজেশন অভ্যন্তরীণ ত্রুটির পরিণতি সীমিত করতেও সাহায্য করতে পারে।

ইন্টারলকিং মেকানিজম আরেকটি গুরুত্বপূর্ণ বৈশিষ্ট্য। যান্ত্রিক বা বৈদ্যুতিক ইন্টারলকগুলি অনিরাপদ অপারেটিং সিকোয়েন্সগুলি প্রতিরোধ করতে সাহায্য করতে পারে, যেমন একটি আর্থিং সুইচ বন্ধ করা যখন একটি শক্তিশালী সার্কিট সংযুক্ত থাকে।

উচ্চ-ঝুঁকিপূর্ণ ইনস্টলেশনের জন্য, অভ্যন্তরীণ আর্ক শ্রেণীবিভাগ এবং চাপ-ত্রাণ ব্যবস্থা সামগ্রিক নিরাপত্তা নকশার অংশ হিসাবে বিবেচনা করা উচিত। কিছু বাণিজ্যিকভাবে উপলব্ধ RMU সিস্টেম সংজ্ঞায়িত পরীক্ষার শর্ত অনুযায়ী অভ্যন্তরীণ আর্ক কর্মক্ষমতা নির্দিষ্ট করে, কেন সঠিক শ্রেণীবিভাগকে অনুমান করার পরিবর্তে যাচাই করা উচিত তা প্রদর্শন করে।

4. একটি রিং প্রধান সিস্টেম কিভাবে কাজ করে?

মৌলিক অপারেটিং নীতি সহজবোধ্য। একটি লুপড মিডিয়াম-ভোল্টেজ নেটওয়ার্কের মাধ্যমে বেশ কিছু ডিস্ট্রিবিউশন পয়েন্ট সংযুক্ত থাকে। প্রতিটি রিং প্রধান ইউনিট নেটওয়ার্কের একটি অংশ নিয়ন্ত্রণ করে এবং একটি ট্রান্সফরমার বা ডাউনস্ট্রিম লোডের সাথে সংযোগ প্রদান করতে পারে।

স্বাভাবিক অপারেশন চলাকালীন, নেটওয়ার্ক একটি সংজ্ঞায়িত ওপেন পয়েন্ট বা অন্যান্য ইউটিলিটি-অনুমোদিত কনফিগারেশনের সাথে কাজ করতে পারে। যদি একটি তারের ত্রুটি দেখা দেয়, অপারেটর বা একটি স্বয়ংক্রিয় সুরক্ষা ব্যবস্থা প্রভাবিত বিভাগ সনাক্ত এবং বিচ্ছিন্ন করতে পারে। নেটওয়ার্কের সুস্থ অংশগুলি উপলব্ধ সরবরাহ পথ থেকে সক্রিয় থাকতে পারে।

এই ব্যবস্থার অর্থ এই নয় যে প্রতিটি রিং স্বয়ংক্রিয়ভাবে নিরবচ্ছিন্ন শক্তি সরবরাহ করে। প্রকৃত ধারাবাহিকতা নির্ভর করে নেটওয়ার্ক ডিজাইন, সুরক্ষা সমন্বয়, স্যুইচিং পদ্ধতি, অটোমেশন, রিডানডেন্সি এবং ইউটিলিটি অপারেটিং প্রয়োজনীয়তার উপর।

এই কারণে, সামগ্রিক বিতরণ প্রকল্পের গুণমানটি সুইচগিয়ারের মতোই গুরুত্বপূর্ণ।

5. কোন প্রযুক্তিগত পরামিতি সবচেয়ে গুরুত্বপূর্ণ?

শুধুমাত্র ভোল্টেজ এবং বর্তমানের উপর ভিত্তি করে সরঞ্জাম নির্বাচন করা গুরুতর প্রকল্প সমস্যা তৈরি করতে পারে। একটি সম্পূর্ণ প্রযুক্তিগত স্পেসিফিকেশন বৈদ্যুতিক, যান্ত্রিক, পরিবেশগত, এবং নিরাপত্তা পরামিতি বিবেচনা করা উচিত।

IEC 62271-200 বিশেষভাবে প্রাসঙ্গিক কারণ এটি নির্দিষ্ট ভোল্টেজ পরিসরের মধ্যে AC ধাতু-ঘেরা সুইচগিয়ার এবং কন্ট্রোলগিয়ারের প্রয়োজনীয়তা স্থাপন করে। উচ্চ-ভোল্টেজ সুইচ, সার্কিট ব্রেকার, সুইচ-ফিউজ কম্বিনেশন, সংযোগ বিচ্ছিন্নকারী এবং আর্থিং সুইচ সহ অন্যান্য মানগুলি পৃথক উপাদানগুলিতে প্রযোজ্য হতে পারে।

6. বিদ্যুৎ বিতরণ প্রকল্পের মূল সুবিধা

কমপ্যাক্ট ফুটপ্রিন্ট

রিং প্রধান সুইচগিয়ারটি তুলনামূলকভাবে কমপ্যাক্ট বিন্যাসের মধ্যে বেশ কয়েকটি বিতরণ ফাংশন একত্রিত করার জন্য ইঞ্জিনিয়ার করা হয়েছে। এটি শহুরে সাবস্টেশন, বাণিজ্যিক ভবন, শিল্প কারখানা এবং অবকাঠামো প্রকল্পগুলিতে বিশেষভাবে কার্যকর যেখানে মেঝে স্থান ব্যয়বহুল।

উন্নত অপারেশনাল নমনীয়তা

একাধিক সুইচিং ফাংশন অপারেটরদের নেটওয়ার্ক অপারেটিং প্ল্যান অনুযায়ী নির্বাচিত ফিডার, ট্রান্সফরমার বা তারের বিভাগগুলিকে আলাদা করতে দেয়। এটি রক্ষণাবেক্ষণ এবং ফল্ট-ম্যানেজমেন্ট পদ্ধতিকে সহজ করতে পারে।

উন্নত কর্মী সুরক্ষা

ধাতব ঘের, গ্রাউন্ডিং সিস্টেম, ইন্টারলক, কম্পার্টমেন্টালাইজেশন এবং উপযুক্ত আর্ক-পারফরমেন্স শ্রেণীবিভাগ সুরক্ষার একাধিক স্তর তৈরি করতে পারে। যাইহোক, এই বৈশিষ্ট্যগুলি প্রকৃত পণ্য পরীক্ষার ডকুমেন্টেশনের বিরুদ্ধে যাচাই করা আবশ্যক।

হ্রাসকৃত বিতরণ জটিলতা

একটি সঠিকভাবে কনফিগার করা RMU একটি প্রমিত প্যাকেজে ফিডার সুইচিং এবং ট্রান্সফরমার সুরক্ষা একীভূত করতে পারে। এটি একাধিক পৃথক উপাদান একত্রিত করার তুলনায় ইঞ্জিনিয়ারিং, পরিবহন, ইনস্টলেশন এবং কমিশনিংকে সহজ করতে পারে।

আধুনিক অবকাঠামোর জন্য উপযুক্ত

একই মৌলিক স্থাপত্য প্রচলিত ইউটিলিটি বিতরণের পাশাপাশি শিল্প, বাণিজ্যিক, পুনর্নবীকরণযোগ্য-শক্তি, পরিবহন এবং অন্যান্য মাঝারি-ভোল্টেজ অ্যাপ্লিকেশনগুলিকে সমর্থন করতে পারে।

7. এটি সাধারণত কোথায় ব্যবহৃত হয়?

এসি ধাতব-ঘেরা রিং প্রধান সুইচগিয়ার মাঝারি-ভোল্টেজ বিতরণ পরিবেশের বিস্তৃত পরিসরের জন্য উপযুক্ত।

• শহুরে বিদ্যুৎ বিতরণ:কমপ্যাক্ট সাবস্টেশন এবং ভূগর্ভস্থ তারের নেটওয়ার্ক।
• শিল্প সুবিধা:কারখানা, প্রক্রিয়াকরণ প্ল্যান্ট, গুদাম, এবং উত্পাদন সাইট।
• বাণিজ্যিক ভবন:শপিং সেন্টার, অফিস কমপ্লেক্স, হোটেল এবং বড় বাণিজ্যিক উন্নয়ন।
• পাবলিক অবকাঠামো:বিমানবন্দর, রেলওয়ে সুবিধা, হাসপাতাল, টানেল এবং পৌরসভা প্রকল্প।
• নবায়নযোগ্য শক্তি:সৌর এবং বায়ু শক্তি সংগ্রহ এবং বিতরণ ব্যবস্থা।
• আবাসিক উন্নয়ন:বড় সম্প্রদায় এবং হাউজিং প্রকল্পের জন্য মাঝারি-ভোল্টেজ বিতরণ।
• ট্রান্সফরমার সাবস্টেশন:ইনকামিং এবং আউটগোয়িং ফিডার ব্যবস্থাপনা এবং ট্রান্সফরমার সুরক্ষা।

বাণিজ্যিক এবং শিল্প প্রকল্পগুলি প্রায়শই কমপ্যাক্ট মাত্রা, নির্ভরযোগ্য স্যুইচিং, সরল রক্ষণাবেক্ষণ এবং স্পষ্ট সুরক্ষা সমন্বয়কে অগ্রাধিকার দেয়। পুনর্নবীকরণযোগ্য-শক্তি প্রকল্পগুলি দূরবর্তী অপারেশন, পরিবেশগত প্রতিরোধ, পর্যবেক্ষণ এবং অটোমেশনের উপর অতিরিক্ত জোর দিতে পারে।

8. অর্ডার করার আগে ক্রেতাদের কি পরীক্ষা করা উচিত?

মাঝারি-ভোল্টেজের সুইচগিয়ার কেনা একটি কারিগরি সিদ্ধান্ত, কেবলমাত্র মূল্য তুলনা না করে। একটি অর্ডার দেওয়ার আগে, প্রকল্প প্রকৌশলী এবং প্রকিউরমেন্ট দলগুলিকে একটি বিশদ প্রযুক্তিগত সময়সূচী প্রস্তুত করা উচিত।

1. সিস্টেম ভোল্টেজ নিশ্চিত করুন।নামমাত্র এবং সর্বাধিক অপারেটিং ভোল্টেজের প্রয়োজনীয়তা যাচাই করুন।
2. লোড কারেন্ট গণনা করুন।প্রকৃত অপারেটিং অবস্থা বিবেচনা না করে শুধুমাত্র ট্রান্সফরমার নেমপ্লেট থেকে রেট করা বর্তমান নির্বাচন করবেন না।
3. শর্ট-সার্কিট স্তর নির্ধারণ করুন।সুইচগিয়ারের স্বল্প-সময় এবং সর্বোচ্চ সহ্য করার রেটিংগুলি নেটওয়ার্কের ত্রুটি গণনার সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত।
4. সুরক্ষা পদ্ধতি সংজ্ঞায়িত করুন।প্রকল্পের লোড সুইচ, ভ্যাকুয়াম সার্কিট ব্রেকার, ফিউজ বা একটি সংমিশ্রণ প্রয়োজন কিনা তা নির্ধারণ করুন।
5. তারের প্রয়োজনীয়তা পরীক্ষা করুন।তারের ধরন, সমাপ্তি, কন্ডাকটরের আকার এবং উপলব্ধ ইনস্টলেশন স্থান নিশ্চিত করা উচিত।
6. ইন্টারলকিং প্রয়োজনীয়তা পর্যালোচনা করুন।প্রয়োজনীয় অপারেটিং সিকোয়েন্স এবং নিরাপত্তা যুক্তি যাচাই করুন।
7. পরিবেশগত অবস্থা নিশ্চিত করুন।তাপমাত্রা, উচ্চতা, আর্দ্রতা, দূষণের স্তর, ভূমিকম্পের অবস্থা এবং ইনস্টলেশন পরিবেশ বিবেচনা করুন।
8. পরীক্ষার ডকুমেন্টেশন অনুরোধ করুন.প্রযোজ্য টাইপ-টেস্ট রিপোর্ট, রুটিন-টেস্ট রেকর্ড, সার্টিফিকেট, অঙ্কন এবং প্রযুক্তিগত ডেটাশিটগুলির জন্য জিজ্ঞাসা করুন।
9. রক্ষণাবেক্ষণ অ্যাক্সেস পরীক্ষা করুন.নিশ্চিত করুন যে অপারেটররা নিরাপদে সরঞ্জামগুলি পরিদর্শন, পরিচালনা, পরীক্ষা এবং রক্ষণাবেক্ষণ করতে পারে।
10. ভবিষ্যতের সম্প্রসারণ মূল্যায়ন করুন।অতিরিক্ত ফিডারের প্রয়োজন হলে, উৎপাদনের আগে মডুলারিটি এবং অতিরিক্ত ক্ষমতা নিয়ে আলোচনা করুন।

প্রকল্পের শুরুতে একটি স্পষ্ট প্রযুক্তিগত স্পেসিফিকেশন উল্লেখযোগ্যভাবে উদ্ধৃতি ভুল বোঝাবুঝি, নতুন নকশা কাজ, বিতরণ বিলম্ব, এবং কমিশনিং সমস্যা কমাতে পারে।

9. ইনস্টলেশন, অপারেশন এবং রক্ষণাবেক্ষণ বিবেচনা

এমনকি ভালভাবে ডিজাইন করা সুইচগিয়ারের সঠিক ইনস্টলেশন এবং অপারেশন প্রয়োজন। ইনস্টলেশন প্রস্তুতকারকের অনুমোদিত অঙ্কন এবং প্রযোজ্য বৈদ্যুতিক নিয়ম অনুসরণ করা উচিত। তারের সমাপ্তির গুণমান বিশেষভাবে গুরুত্বপূর্ণ কারণ দুর্বল সমাপ্তি স্থানীয় বৈদ্যুতিক চাপ, অতিরিক্ত গরম বা নিরোধক ব্যর্থতা তৈরি করতে পারে।

শক্তিকরণের আগে, প্রকল্প দলগুলিকে যান্ত্রিক অপারেশন, বৈদ্যুতিক ইন্টারলক, গ্রাউন্ডিং ধারাবাহিকতা, তারের সংযোগ, সুরক্ষা সেটিংস, সহায়ক সার্কিট, ইঙ্গিত সিস্টেম এবং অন্যান্য প্রাসঙ্গিক ফাংশন যাচাই করা উচিত।

রুটিন রক্ষণাবেক্ষণ প্রস্তুতকারকের নির্দেশাবলী এবং প্রকৃত অপারেটিং পরিবেশের উপর ভিত্তি করে হওয়া উচিত। ভারী দূষিত অবস্থান, উচ্চ আর্দ্রতা, ঘন ঘন স্যুইচিং, বা চাহিদাপূর্ণ শিল্প অবস্থার জন্য পরিদর্শনের ব্যবধানের সামঞ্জস্যের প্রয়োজন হতে পারে।

বুদ্ধিমান বিতরণ সিস্টেমের জন্য, ঐচ্ছিক পর্যবেক্ষণ এবং রিমোট-কন্ট্রোল ফাংশনগুলিও বিবেচনা করা যেতে পারে। এই ফাংশনগুলি অপারেশনাল দৃশ্যমানতা উন্নত করতে পারে এবং সাইটের নিয়ন্ত্রণ আর্কিটেকচারের সাথে সঠিকভাবে একত্রিত হলে অস্বাভাবিক অবস্থার দ্রুত প্রতিক্রিয়া সমর্থন করতে পারে।

10. এয়ার-ইনসুলেটেড এবং গ্যাস-ইনসুলেটেড কনফিগারেশন

রিং প্রধান সুইচগিয়ার বিভিন্ন নিরোধক প্রযুক্তির চারপাশে ডিজাইন করা যেতে পারে। বায়ু-অন্তরক কনফিগারেশনগুলি বায়ুকে প্রাথমিক অন্তরক মাধ্যম হিসাবে ব্যবহার করে, যখন গ্যাস-অন্তরক নকশাগুলি একটি আবদ্ধ অন্তরক পরিবেশে গুরুত্বপূর্ণ উপাদানগুলিকে রাখে। সলিড-ইনসুলেটেড সলিউশনও কিছু পণ্যের রেঞ্জে পাওয়া যায়।

সর্বোত্তম কনফিগারেশন একটি সর্বজনীন "সেরা" প্রযুক্তির পরিবর্তে প্রকল্প পরিবেশের উপর নির্ভর করে। ক্রেতাদের স্থান, রক্ষণাবেক্ষণের দর্শন, পরিবেশগত প্রয়োজনীয়তা, জীবনচক্র বিবেচনা, স্থানীয় প্রবিধান এবং প্রস্তুতকারকের উপলব্ধ পরীক্ষার প্রমাণ মূল্যায়ন করা উচিত।

11. প্রায়শই জিজ্ঞাসিত প্রশ্ন

এসি ধাতু-ঘেরা রিং প্রধান সুইচগিয়ার কি?

এটি একটি মাঝারি-ভোল্টেজের সুইচগিয়ার অ্যাসেম্বলি যা একটি ধাতব আবাসনে আবদ্ধ এবং রিং বা রেডিয়াল পাওয়ার নেটওয়ার্কগুলির মধ্যে সুইচিং, বিচ্ছিন্নতা, সুরক্ষা এবং বিতরণের জন্য প্রাথমিকভাবে ডিজাইন করা হয়েছে।

রিং মেইন সুইচগিয়ারের সাথে সাধারণত কোন ভোল্টেজ পরিসীমা যুক্ত হয়?

অনেক বাণিজ্যিক RMU পণ্য মাঝারি-ভোল্টেজ নেটওয়ার্কের জন্য ডিজাইন করা হয়েছে যেমন 11 কেভি, 12 কেভি, বা 24 কেভি সিস্টেম, যখন অন্যান্য কনফিগারেশন অতিরিক্ত ভোল্টেজ ক্লাস কভার করতে পারে। সঠিক রেটিং সর্বদা প্রকল্প নেটওয়ার্কের সাথে মিলে যেতে হবে।

একটি রিং প্রধান ইউনিট বিদ্যুৎ বিভ্রাট প্রতিরোধ করে?

কোন যন্ত্রপাতি প্রতিটি বিভ্রাট দূর করতে পারে না. একটি রিং ব্যবস্থা, যাইহোক, একটি ত্রুটিযুক্ত অংশকে বিচ্ছিন্ন করার অনুমতি দিয়ে সরবরাহের ধারাবাহিকতা উন্নত করতে পারে যখন সুস্থ অংশগুলি বিকল্প সরবরাহ পথের মাধ্যমে সক্রিয় থাকতে পারে।

একটি লোড সুইচ এবং একটি সার্কিট ব্রেকার মধ্যে পার্থক্য কি?

একটি লোড সুইচ প্রাথমিকভাবে তার নির্দিষ্ট ক্ষমতার মধ্যে স্বাভাবিক লোড কারেন্ট স্যুইচ করার উদ্দেশ্যে করা হয়। একটি সার্কিট ব্রেকার ফল্ট স্রোতকে বাধা দেওয়ার পাশাপাশি তার রেট করা কর্মক্ষমতার মধ্যে স্বাভাবিক সুইচিং দায়িত্ব পালন করার জন্য ডিজাইন করা হয়েছে। সুরক্ষা প্রকল্পটি নির্ধারণ করা উচিত কোন ডিভাইসটি উপযুক্ত।

কেন IEC 62271-200 গুরুত্বপূর্ণ?

IEC 62271-200 এসি ধাতু-ঘেরা সুইচগিয়ার এবং 1 কেভির উপরে এবং 52 কেভি পর্যন্ত এবং সহ রেট করা ভোল্টেজের জন্য কন্ট্রোলগিয়ারের প্রয়োজনীয়তা নির্দিষ্ট করে৷ এটি প্রযোজ্য সরঞ্জামগুলির নির্মাণ, পরীক্ষা এবং কর্মক্ষমতা মূল্যায়নের জন্য একটি গুরুত্বপূর্ণ রেফারেন্স প্রদান করে।

রিং মেইন সুইচগিয়ার কি বাইরে ব্যবহার করা যেতে পারে?

হ্যাঁ, বহিরঙ্গন সংস্করণগুলি উপযুক্ত ঘের সুরক্ষা এবং পরিবেশগত প্রতিরোধের সাথে ডিজাইন করা যেতে পারে। যাইহোক, আউটডোর ইনস্টলেশনের জন্য আর্দ্রতা, তাপমাত্রা, ধুলো, ক্ষয়, সৌর এক্সপোজার এবং সাইটের অবস্থার নির্দিষ্ট বিবেচনার প্রয়োজন।

একজন ক্রেতা প্রস্তুতকারকের কাছ থেকে কোন নথির অনুরোধ করবেন?

প্রকল্পের উপর নির্ভর করে, দরকারী ডকুমেন্টেশনে একটি প্রযুক্তিগত ডেটাশিট, একক-লাইন চিত্র, সাধারণ বিন্যাস অঙ্কন, তারের ডায়াগ্রাম, টাইপ-টেস্ট ডকুমেন্টেশন, রুটিন-টেস্ট রেকর্ড, ইনস্টলেশন ম্যানুয়াল, অপারেশন ম্যানুয়াল এবং প্রযোজ্য শংসাপত্র অন্তর্ভুক্ত থাকতে পারে।

কিভাবে সঠিক রিং প্রধান সুইচগিয়ার নির্বাচন করা যেতে পারে?

নেটওয়ার্ক ভোল্টেজ, ক্রমাগত বর্তমান, ত্রুটি স্তর, সুরক্ষা দর্শন, তারের কনফিগারেশন, নিরোধক প্রয়োজনীয়তা, পরিবেশগত অবস্থা, ইনস্টলেশন স্থান, নিরাপত্তা প্রয়োজনীয়তা এবং প্রযোজ্য মান দিয়ে শুরু করুন। এই পরামিতিগুলি তারপর প্রস্তুতকারকের পরীক্ষিত পণ্য কনফিগারেশনের সাথে মিলিত হওয়া উচিত।

12. উপসংহার

এসি ধাতু-ঘেরা রিং প্রধান সুইচগিয়ার আধুনিক মাঝারি-ভোল্টেজ বিতরণে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে কারণ এটি একটি সমন্বিত সমাবেশে কমপ্যাক্ট নির্মাণ, নিয়ন্ত্রিত সুইচিং, ফল্ট আইসোলেশন, গ্রাউন্ডিং এবং সুরক্ষা ফাংশনগুলিকে একত্রিত করে। নেটওয়ার্কগুলিতে এর মান বিশেষভাবে স্পষ্ট যেখানে সরবরাহের ধারাবাহিকতা, সীমিত ইনস্টলেশন স্থান, অপারেশনাল নিরাপত্তা, এবং সরলীকৃত বিতরণ আর্কিটেকচার গুরুত্বপূর্ণ।

ইঞ্জিনিয়ার এবং প্রকিউরমেন্ট টিমের জন্য, সবচেয়ে নির্ভরযোগ্য পদ্ধতি হল রেট করা বর্তমান বা ক্যাবিনেটের আকারের মতো একটি স্পেসিফিকেশনের উপর ফোকাস না করে সম্পূর্ণ বৈদ্যুতিক সিস্টেম অনুযায়ী সরঞ্জাম নির্বাচন করা। ভোল্টেজ লেভেল, ফল্ট কারেন্ট, ইনসুলেশন সমন্বয়, সুরক্ষা কৌশল, পরিবেশগত অবস্থা, অভ্যন্তরীণ আর্ক পারফরম্যান্স, তারের বিন্যাস, ইন্টারলকিং, টেস্টিং এবং ভবিষ্যত সম্প্রসারণ সবকিছু একসাথে বিবেচনা করা উচিত।
