কেন ডেটা সেন্টার ড্রাই-টাইপ ট্রান্সফরমারের পক্ষে?

নির্বাচন পয়েন্ট এবং ক্ষমতা অনুমান

ডাটা সেন্টার ড্রাই-টাইপ ট্রান্সফরমার বেছে নেয় কারণ শুষ্ক ধরনের সস্তা হয় না, বরং তেল-নিমজ্জিত ট্রান্সফরমারগুলি বেশিরভাগ ডেটা সেন্টারে ইনস্টল করা যায় না — এবং তারা কখনই অগ্নি পরিদর্শন পাস করবে না। ড্রাই-টাইপ ট্রান্সফরমারগুলিতে কোনও জ্বলনযোগ্য অন্তরক তরল থাকে না এবং কোনও ফুটো হওয়ার ঝুঁকি থাকে না, তাই এগুলি সরাসরি মেঝে বিতরণ ঘরে বা এমনকি সরঞ্জাম ঘরের পাশে স্থাপন করা যেতে পারে। আসল অসুবিধাটি "শুকনো প্রকার বা তেলের ধরন" নয়, তবে কীভাবে ক্ষমতা গণনা করা যায়, কত তাপমাত্রা-বৃদ্ধির মার্জিন অনুমতি দেওয়া যায়, কীভাবে হারমোনিক্সের সাথে মোকাবিলা করা যায় এবং কীভাবে ট্রান্সফরমার এবং সুইচগিয়ার একসাথে কাজ করা উচিত।

তিনটি কঠিন সীমাবদ্ধতা, পছন্দের চেয়ে সবকটিই ইঞ্জিনিয়ারিং শর্ত

1. আগুন প্রতিরোধ এবং অগ্নি পরিদর্শন

তেল-নিমজ্জিত টাইপের ভিতরে একটি জ্বলনযোগ্য অন্তরক তরল থাকে; একটি ত্রুটি তেল নিষ্কাশন এবং আগুনের কারণ হতে পারে, এবং এটি সাধারণত একটি উত্সর্গীকৃত ট্রান্সফরমার রুম, আগুন দেয়াল, একটি তেল স্টোরেজ পিট বা তেল নিষ্কাশন সুবিধার প্রয়োজন, এবং আগুন বিচ্ছেদ দূরত্ব পূরণ করতে হবে। ড্রাই-টাইপ ট্রান্সফরমারগুলি কঠিন নিরোধক ব্যবহার করে — ইপোক্সি রেজিন কাস্টিং বা ভ্যাকুয়াম প্রেসার ইমপ্রেগনেশন (ভিপিআই) — এতে কোনও দাহ্য তরল থাকে না, আগুনের লোড উল্লেখযোগ্যভাবে কম থাকে এবং লোড সেন্টারের কাছাকাছি ইনস্টল করা যেতে পারে।

2. ইনস্টলেশন অবস্থান এবং পরিবহন

একটি ডেটা সেন্টারের মূল লোডগুলি উপরের তলায়, সরঞ্জাম ঘরের ভিতরে। তেল-নিমজ্জিত ইউনিটগুলি তেলের ওজন, তেল সঞ্চয় করার সুবিধা এবং উত্তোলনের অবস্থার দ্বারা সীমাবদ্ধ থাকে, যা তাদের একটি মেঝেতে সাজানো খুব কঠিন করে তোলে; ড্রাই-টাইপ ইউনিটগুলি হালকা এবং বিভাগগুলিতে একটি বিল্ডিংয়ে স্থানান্তরিত করা যেতে পারে, তাই সেগুলি সরাসরি বিতরণ কক্ষে স্থাপন করা যেতে পারে।

3. O&M খরচ

তেল-নিমজ্জিত ইউনিটগুলির নিয়মিত দ্রবীভূত গ্যাস বিশ্লেষণ এবং তেল স্তর এবং ফুটো পরিদর্শন প্রয়োজন; ড্রাই-টাইপ ইউনিটগুলি মূলত তেল-সম্পর্কিত রক্ষণাবেক্ষণ থেকে মুক্ত এবং শুধুমাত্র তাপমাত্রা নিয়ন্ত্রণ, পাখা এবং পরিচ্ছন্নতার দিকে মনোযোগ দেওয়া প্রয়োজন।

ডাটা সেন্টারে ড্রাই-টাইপ ট্রান্সফরমারের তিনটি প্রধান অ্যাপ্লিকেশন পয়েন্ট

ড্রাই-টাইপ ট্রান্সফরমারগুলি মূলত ডেটা সেন্টারে তিনটি পরিস্থিতিতে প্রয়োগ করা হয়:

• মিডিয়াম-ভোল্টেজ ইনকামিং সাইড মেইন স্টেপ-ডাউন:2N বা N+1 হিসাবে কনফিগার করা সবচেয়ে বড় ক্ষমতা সহ পুরো সাইটের লোড বহন করা।
• ইউপিএস ফ্রন্ট এন্ড এবং মেঝে বিতরণ:ইউনিট প্রতি ছোট ক্ষমতা কিন্তু বড় পরিমাণ, স্থিতিশীল অপারেশন এবং কমপ্যাক্ট ইনস্টলেশন প্রয়োজন।
• প্রিফেব্রিকেটেড স্কিড এবং মডুলার ডেটা সেন্টার:বাহ্যিক মাত্রা সরাসরি ঘেরের আকার নির্ধারণ করে, তাই ট্রান্সফরমার নির্বাচন সামগ্রিক কাঠামোর সাথে সিঙ্ক্রোনাইজ করা আবশ্যক।

শুষ্ক-টাইপ এবং তেল-নিমজ্জিত ট্রান্সফরমারের মধ্যে ভূমিকার বিভাজন

ডাটা সেন্টার ড্রাই-টাইপ ট্রান্সফরমারের জন্য মূল নির্বাচন পয়েন্ট

ডেটা সেন্টারের জন্য ট্রান্সফরমার নির্বাচন শুধুমাত্র ক্ষমতার উপর ভিত্তি করে করা যায় না; এটা অবশ্যই লোড লেভেল, রিডানডেন্সি আর্কিটেকচার, অপারেটিং এনভায়রনমেন্ট এবং সার্টিফিকেশন স্ট্যান্ডার্ডের বিরুদ্ধে ব্যাপকভাবে বিচার করা উচিত।

লোড রিডানডেন্সি এবং N+1 / 2N আর্কিটেকচার

ডেটা সেন্টারের জন্য মূলধারার পাওয়ার সাপ্লাই আর্কিটেকচার হল N+1 বা 2N রিডানডেন্সি। একটি ট্রান্সফরমার সম্পূর্ণ সার্ভার লোডের বিপরীতে সরাসরি মাপ করা যায় না; অপ্রয়োজনীয়তা সবসময় সংরক্ষিত করা আবশ্যক. উদাহরণস্বরূপ: যদি মোট IT লোডের জন্য 2000 kVA প্রয়োজন হয় এবং একটি N+1 আর্কিটেকচার গৃহীত হয়, তিনটি 1000 kVA ট্রান্সফরমার কনফিগার করা হবে, যাতে কোনো একটি ব্যর্থ হলে বাকি দুটি সম্পূর্ণ লোড বহন করতে পারে এবং কোনো বাধা ছাড়াই কম্পিউটিং চালিয়ে যেতে পারে।

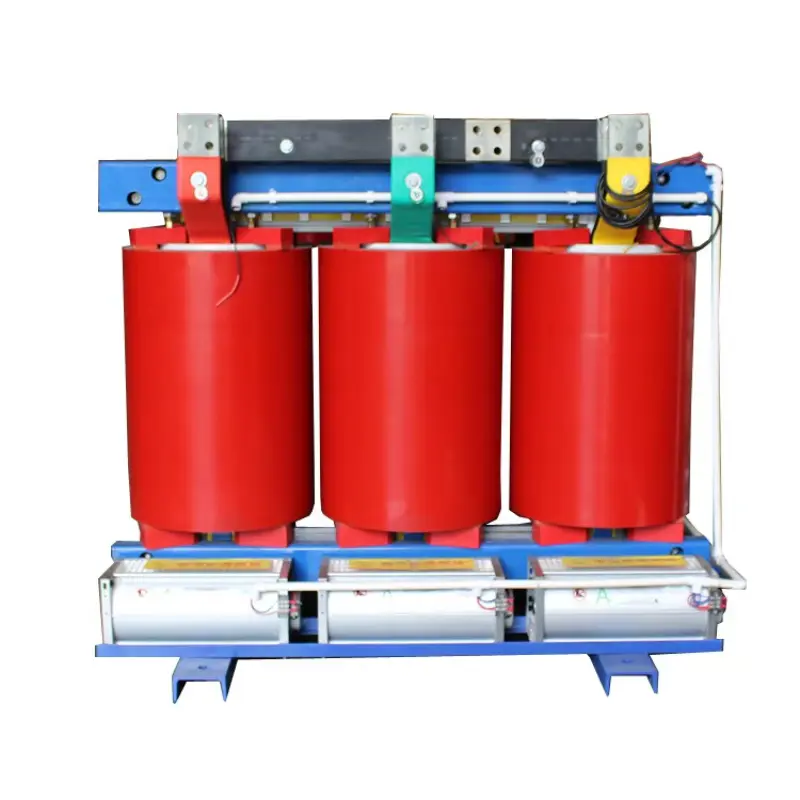

নিরোধক প্রকার: Epoxy কাস্ট ড্রাই-টাইপ ট্রান্সফরমার হল প্রথম পছন্দ

প্রায় সব ডেটা সেন্টার ইপক্সি কাস্ট ড্রাই-টাইপ ট্রান্সফরমার ব্যবহার করে। উইন্ডিংগুলি ইপোক্সি রজনে সিল করা হয়, এগুলিকে আর্দ্রতা-প্রমাণ, দূষণ-প্রমাণ এবং শর্ট-সার্কিট প্রভাব প্রতিরোধী করে তোলে। ওপেন-টাইপ ড্রাই ট্রান্সফরমারের সাথে তুলনা করে, তারা পরিবেশগত হস্তক্ষেপের জন্য বেশি প্রতিরোধী এবং প্রিফেব্রিকেটেড স্কিড পরিস্থিতিতে উপযুক্ত।

টেম্পারেচার-রাইজ এবং ইম্পিডেন্স ভোল্টেজ প্যারামিটার

• তাপমাত্রা বৃদ্ধির শ্রেণী:F ক্লাস (155 ℃) এবং H ক্লাস (180 ℃) সাধারণত ব্যবহৃত হয়; ডেটা সেন্টারগুলি তার শক্তিশালী ওভারলোড ক্ষমতার জন্য এইচ ক্লাস পছন্দ করে।
• প্রতিবন্ধক ভোল্টেজ:সাধারণত 4%-6%; প্রতিবন্ধকতা মান শর্ট-সার্কিট কারেন্টকে প্রভাবিত করে এবং অবশ্যই আপস্ট্রিম সুইচগিয়ার সুরক্ষা ডিভাইসের সাথে মিলিত হতে হবে, যাতে শর্ট-সার্কিট প্রভাব সংবেদনশীল আইটি লোডের ক্ষতি না করে।

শীতল করার পদ্ধতি: AF/AN

একটি প্রাকৃতিক বায়ু শীতল স্বাভাবিক লোড স্যুট; কম্পিউটিং সম্প্রসারণের কারণে সৃষ্ট স্বল্প-মেয়াদী ওভারলোড পরিচালনা করার জন্য AF জোরপূর্বক বায়ু শীতল করার ক্ষমতা স্বল্প সময়ের জন্য (সাধারণত 30%-50% দ্বারা) বৃদ্ধি করতে পারে — একটি ক্ষমতা ডেটা সেন্টারের মূল্য অত্যন্ত বেশি।

সার্টিফিকেশন এবং কমপ্লায়েন্স

বিদেশী প্রকল্পের জন্য, IEC মান নিশ্চিত করতে হবে এবং CE সার্টিফিকেশন প্রদান করতে হবে; কিছু অঞ্চলে অতিরিক্ত পরীক্ষার রিপোর্ট প্রয়োজন। ইনগ্রেস প্রোটেকশন রেটিং IP20/IP30-এর প্রতিও মনোযোগ দেওয়া উচিত — ভারী ধুলোযুক্ত ঘেরগুলির জন্য IP30 সুপারিশ করা হয়।

হারমোনিক প্রতিরোধ ক্ষমতা

সার্ভার এবং ইউপিএস সিস্টেমগুলি নন-লিনিয়ার লোড এবং যথেষ্ট হারমোনিক্স তৈরি করে। নির্বাচনের সময়, ট্রান্সফরমারের সুরেলা সহ্য করার ক্ষমতার দিকে মনোযোগ দেওয়া উচিত; সুরেলা গরম কমাতে এবং অস্বাভাবিক তাপমাত্রা বৃদ্ধি এবং ট্রান্সফরমারের বার্ধক্য রোধ করতে শিল্ডিং উইন্ডিং সহ ডিরেটেড ডিজাইন বা পণ্যগুলি বেছে নেওয়া যেতে পারে।

ডেটা সেন্টার ড্রাই-টাইপ ট্রান্সফরমারের জন্য ক্ষমতা অনুমান পদ্ধতি

প্রাথমিক প্রকল্পের উদ্ধৃতি এবং স্কিম ডিজাইনের ভিত্তি হল সক্ষমতা অনুমান; বিদেশী বাণিজ্যে EPC গ্রাহকদের সাথে ডিল করার সময়, এই যুক্তিটি দ্রুত গণনার জন্য ব্যবহার করা যেতে পারে।

মৌলিক সূত্র:
ট্রান্সফরমার রেটেড ক্ষমতা (kVA) = মোট গণনাকৃত সক্রিয় শক্তি (kW) ÷ পাওয়ার ফ্যাক্টর ÷ কাকতালীয় ফ্যাক্টর

অনুমান ধাপ

1. মোট সক্রিয় শক্তি পেতে IT সরঞ্জাম + অক্জিলিয়ারী রুম লোড (এয়ার কন্ডিশনার, আলো, অগ্নি সুরক্ষা, ইত্যাদি) এর মোট শক্তি খরচ যোগ করুন।
2. ডেটা সেন্টারের জন্য লোড পাওয়ার ফ্যাক্টর সাধারণত 0.9 হিসাবে নেওয়া হয়।
3. কাকতালীয় ফ্যাক্টর: সার্ভারগুলি একই সাথে সম্পূর্ণ লোডে চলে না, সাধারণত 0.8-0.9 হিসাবে নেওয়া হয়।
4. রিজার্ভ রিডানড্যান্সি: N+1/2N আর্কিটেকচার অনুযায়ী অতিরিক্ত রিডান্ড্যান্ট ক্ষমতা রিজার্ভ করুন।
5. ডিরেটিং বিবেচ্য: উচ্চ-তাপমাত্রা এবং উচ্চ-উচ্চতার পরিস্থিতিতে, শুষ্ক-টাইপ ট্রান্সফরমারগুলি অবশ্যই ডিরেটেড হতে হবে, তাই ক্ষমতা অনুমানে মার্জিন ছেড়ে দিন।

দ্রষ্টব্য:ধারণক্ষমতা অনুমান এই স্কিমের জন্য শুধুমাত্র একটি প্রাথমিক রেফারেন্স; শর্ট-সার্কিট কারেন্ট, হারমোনিক্স এবং স্থানীয় বৈদ্যুতিক কোডগুলি বিবেচনা করে ডিজাইন ইনস্টিটিউট দ্বারা চূড়ান্ত মডেলটি নিশ্চিত করতে হবে।

উপসংহার

ডেটা সেন্টারগুলি শুষ্ক-টাইপ ট্রান্সফরমারের পক্ষে কারণ পছন্দটি মূলত নিরাপত্তা, সরলীকৃত O&M এবং প্রিফেব্রিকেটেড স্কিড ইন্টিগ্রেশনের জন্য উপযুক্ততা সম্পর্কে। এআই কম্পিউটিং প্রকল্পে বিস্ফোরণের পটভূমিতে, বিদেশী ইপিসি সংগ্রহ আর শুধুমাত্র মূল্যের উপর দৃষ্টি নিবদ্ধ করা হয় না — রিডানডেন্সি ডিজাইন, সুরেলা প্রতিরোধ ক্ষমতা, পরিবেশগত অভিযোজনযোগ্যতা এবং আইইসি/সিই সার্টিফিকেশন আরও গুরুত্বপূর্ণ। ধারণক্ষমতা অনুমান আইটি লোড, কাকতালীয় ফ্যাক্টর এবং রিডানডেন্সি আর্কিটেকচারকে একত্রিত করতে হবে; মধ্যপ্রাচ্য এবং দক্ষিণ-পূর্ব এশিয়ার ডেটা সেন্টার প্রকল্পগুলির জন্য, উচ্চ-তাপমাত্রা, উচ্চ-ধুলো পরিবেশের কারণে সৃষ্ট ডিরেটিংকেও অবশ্যই বিবেচনায় নিতে হবে।
