কেন সুইচগিয়ার আধুনিক পাওয়ার সিস্টেমে কী নোড?

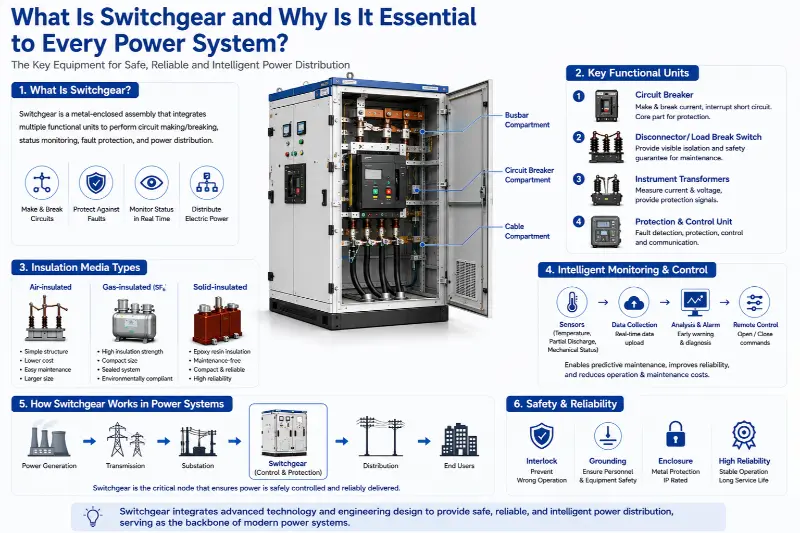

একটি বৈদ্যুতিক শক্তি সিস্টেমে,বৈদ্যুতিক শক্তি সংক্রমণপাওয়ার প্ল্যান্ট থেকে শেষ-ব্যবহারকারী পর্যন্ত জটিল নিয়ন্ত্রণ, বিতরণ এবং সুরক্ষা পর্যায়গুলির একটি সিরিজ জড়িত। এই প্রক্রিয়াটি কেবল তারের সাথে সংযোগ স্থাপনের চেয়ে অনেক বেশি কিছু করে; এটি একটি পরিশীলিত, সমন্বিত সরঞ্জামের উপর নির্ভর করে। সুইচগিয়ার, পাওয়ার নেটওয়ার্কে একটি গুরুত্বপূর্ণ নোড হিসাবে কাজ করে, এমন ফাংশনগুলি সম্পাদন করে যা "সুইচিং" এর সাধারণ ধারণার বাইরেও প্রসারিত হয়। মূলত, এটি একটি ধাতু-ঘেরা অ্যাসেম্বলি যা একাধিক কার্যকরী ইউনিটকে একীভূত করে, যা সার্কিট তৈরি এবং ব্রেকিং, স্থিতি পর্যবেক্ষণ, ত্রুটি সুরক্ষা এবং পাওয়ার বিতরণের মতো মূল ক্রিয়াকলাপগুলির সাথে কাজ করে। আধুনিক পাওয়ার সিস্টেমগুলি কীভাবে নিরাপদ, নির্ভরযোগ্য এবং নমনীয় পাওয়ার সাপ্লাই অর্জন করে তা বোঝার জন্য সুইচগিয়ার বোঝা চাবিকাঠি।

সুইচগিয়ারের মূল মান "বিচ্ছিন্নতা" এবং "নিয়ন্ত্রণ" এর শারীরিক বাস্তবায়নের মধ্যে রয়েছে। পাওয়ার সিস্টেমগুলিকে অবশ্যই বিভিন্ন অপারেটিং শর্তগুলি পরিচালনা করতে হবে, যার মধ্যে রয়েছে রুটিন পাওয়ার ট্রান্সমিশন এবং বিভ্রাট, সরঞ্জাম রক্ষণাবেক্ষণের সময় নিরাপদ বিচ্ছিন্নতা এবং ত্রুটির সময় দ্রুত সংযোগ বিচ্ছিন্ন করা। এর অভ্যন্তরীণ কার্যকরী ইউনিটগুলির যান্ত্রিক সংমিশ্রণ এবং বৈদ্যুতিক ইন্টারলকিংয়ের মাধ্যমে, সুইচগিয়ার এই ক্রিয়াকলাপগুলিকে প্রমিত করে এবং সুরক্ষিত করে। এর ধাতব ঘেরটি একটি শক্তিশালী প্রতিরক্ষামূলক বাধা প্রদান করে, যা বাহ্যিক পরিবেশ এবং কর্মীদের থেকে লাইভ উপাদানগুলিকে শারীরিকভাবে আলাদা করে। অভ্যন্তরীণভাবে, পার্টিশনগুলি ইউনিটটিকে স্বাধীন কম্পার্টমেন্টে বিভক্ত করে - যেমন বাসবার চেম্বার, সার্কিট ব্রেকার চেম্বার এবং তারের চেম্বার। এই নকশাটি নিশ্চিত করে যে যদি একটি বগিতে একটি ত্রুটি ঘটে, তবে এর প্রভাব স্থানীয়ভাবে রয়ে যায়, ঘটনাটিকে বাড়তে বাধা দেয়। এই মডুলার, কম্পার্টমেন্টালাইজড ডিজাইন দর্শন কীভাবে সুইচগিয়ার সামগ্রিক সিস্টেমের স্থিতিশীলতা নিশ্চিত করে তার ভিত্তি তৈরি করে।

কার্যকরী রচনার পরিপ্রেক্ষিতে, একটি সাধারণ সুইচগিয়ার ইউনিট কেবলমাত্র একক সরঞ্জাম নয় বরং একটি ক্ষুদ্র সিস্টেম। এটি কনসার্টে কাজ করা বেশ কয়েকটি মূল কার্যকরী ইউনিট নিয়ে গঠিত:

1. প্রধান সার্কিট তৈরি এবং ব্রেকিং ইউনিট: এখানে মূল উপাদান হল সার্কিট ব্রেকার। এটি সাধারণ লোড অবস্থার অধীনে সার্কিট তৈরি এবং ভাঙতে সক্ষম; আরও গুরুত্বপূর্ণ, একটি শর্ট সার্কিট বা গুরুতর ওভারলোডের ক্ষেত্রে, এর অভ্যন্তরীণ ট্রিপিং প্রক্রিয়া এটিকে মিলিসেকেন্ডের মধ্যে স্বয়ংক্রিয়ভাবে ট্রিপ করতে দেয়, ফল্ট কারেন্টকে বাধা দেয়। এর ব্রেকিং ক্ষমতা সরাসরি শর্ট-সার্কিট ফল্টের মাত্রা নির্ধারণ করে যা সুইচগিয়ার পরিচালনা করতে পারে।

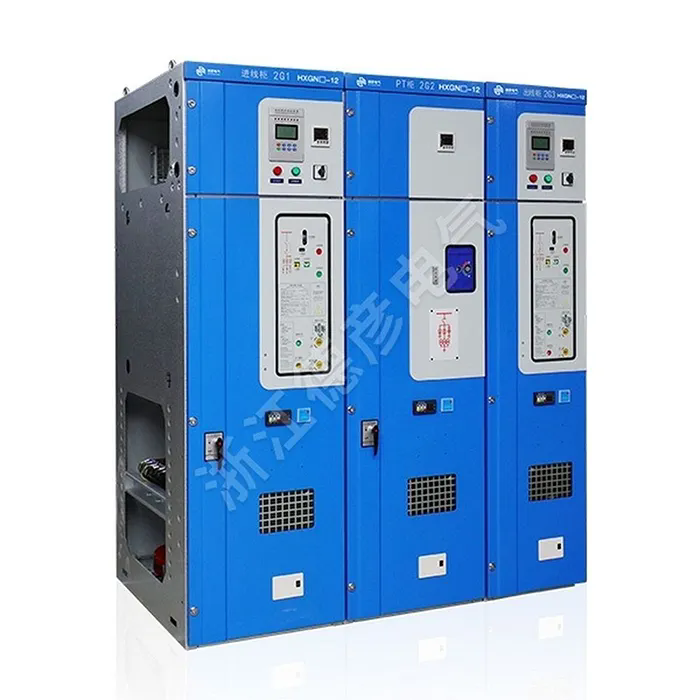

2. নিরাপত্তা বিচ্ছিন্নতা এবং দৃশ্যমান বিরতি ইউনিট: এই ফাংশনটি প্রাথমিকভাবে সংযোগ বিচ্ছিন্নকারী (আইসোলেটর) বা লোড-ব্রেক সুইচ দ্বারা সঞ্চালিত হয়। সার্কিট ব্রেকার খোলার পরে একটি পরিষ্কার, নির্ভরযোগ্য বায়ু-নিরোধক ফাঁক তৈরি করতে সংযোগ বিচ্ছিন্ন করা হয়, যা সরঞ্জাম রক্ষণাবেক্ষণের জন্য একটি দৃশ্যমান নিরাপত্তা নিশ্চয়তা প্রদান করে। লোড-ব্রেক সুইচগুলিকে নিম্নরূপ শ্রেণীবদ্ধ করা যেতে পারে: 1. বায়ু-নিরোধক: এগুলি বায়ুমণ্ডলীয় চাপে বায়ুকে প্রাথমিক নিরোধক মাধ্যম হিসাবে ব্যবহার করে। সুবিধার মধ্যে একটি সরল কাঠামো, কম খরচ এবং রক্ষণাবেক্ষণের সহজতা অন্তর্ভুক্ত। অসুবিধাগুলির মধ্যে রয়েছে ভারী সরঞ্জামের আকার; যেহেতু বাতাসে তুলনামূলকভাবে কম অস্তরক শক্তি আছে, তাই নিরাপত্তা নিশ্চিত করতে বড় বৈদ্যুতিক ছাড়পত্র প্রয়োজন। অভ্যন্তরীণ উপাদানগুলি আর্দ্রতা এবং ধুলোর মতো পরিবেশগত কারণগুলির জন্যও সংবেদনশীল।

3. গ্যাস-অন্তরক: সালফার হেক্সাফ্লোরাইড (SF6) গ্যাস সাধারণত অন্তরক এবং চাপ-নির্বাপক মাধ্যম হিসাবে ব্যবহৃত হয়। SF6 গ্যাস চমৎকার নিরোধক এবং আর্ক-নিভানোর ক্ষমতা প্রদান করে, এই প্রযুক্তি ব্যবহার করে সুইচগিয়ারকে একটি ছোট পদচিহ্নের সাথে অত্যন্ত কম্প্যাক্ট হতে দেয়, যেখানে বাহ্যিক পরিবেশগত হস্তক্ষেপ থেকে প্রতিরোধী থাকে। যাইহোক, প্রযুক্তিটি গ্যাস সিল করার কৌশলগুলির উপর অনেক বেশি নির্ভর করে; অধিকন্তু, SF6 হল একটি শক্তিশালী গ্রীনহাউস গ্যাস, এবং এর পুনরুদ্ধার এবং নিষ্পত্তি কঠোর পরিবেশগত বিধিবিধান সাপেক্ষে।

4. সলিড-ইনসুলেটেড: ইপোক্সি রজন এর মতো কঠিন পদার্থগুলিকে একটি একক, সমন্বিত মডিউলে প্রাথমিক সার্কিট উপাদানগুলি (যেমন, সার্কিট ব্রেকার, সংযোগ বিচ্ছিন্নকারী) ঢালাই বা এনক্যাপসুলেট করতে ব্যবহৃত হয়। এই প্রযুক্তিটি সম্পূর্ণরূপে বাহ্যিক পরিবেশের প্রভাবকে দূর করে এবং রক্ষণাবেক্ষণ-মুক্ত অপারেশন সক্ষম করে, সরঞ্জামের আকার বায়ু-অন্তরক এবং গ্যাস-অন্তরক প্রকারের মধ্যে পড়ে। চ্যালেঞ্জটি উপাদান প্রক্রিয়াকরণ এবং তাপ অপচয় ডিজাইনের জন্য অত্যন্ত উচ্চ প্রয়োজনীয়তার মধ্যে রয়েছে।

আধুনিক সুইচগিয়ার ডিজাইন ক্রমবর্ধমানভাবে রাষ্ট্রীয় পর্যবেক্ষণযোগ্যতা এবং বুদ্ধিমান অপারেশন এবং রক্ষণাবেক্ষণের উপর জোর দেয়। ঐতিহ্যগত পর্যায়ক্রমিক রক্ষণাবেক্ষণ মডেলগুলি শর্ত-ভিত্তিক ভবিষ্যদ্বাণীমূলক রক্ষণাবেক্ষণের দিকে সরে যাচ্ছে। এটি ক্যাবিনেটের মধ্যে ইনস্টল করা বিভিন্ন সেন্সরের উপর নির্ভর করে: তাপমাত্রা সেন্সর যোগাযোগ এবং বাসবার সংযোগ বিন্দুতে তাপ উত্পাদন নিরীক্ষণ করে; আংশিক স্রাব সেন্সর প্রাথমিক পর্যায়ে অভ্যন্তরীণ নিরোধক ত্রুটি সনাক্ত; এবং যান্ত্রিক বৈশিষ্ট্যযুক্ত সেন্সরগুলি সার্কিট ব্রেকারগুলির খোলার এবং বন্ধ করার গতি এবং সময় রেকর্ড করে। সংগৃহীত ডেটা একটি ব্যাকএন্ড সিস্টেমে আপলোড করা হয় যেখানে বড় ডেটা বিশ্লেষণ সম্ভাব্য ত্রুটিগুলির প্রাথমিক সতর্কতা প্রদান করে, লক্ষ্যযুক্ত রক্ষণাবেক্ষণ সক্ষম করে; এটি উল্লেখযোগ্যভাবে পাওয়ার সাপ্লাই নির্ভরযোগ্যতা বাড়ায় এবং অপারেশন ও রক্ষণাবেক্ষণ খরচ কমায়।

সুইচগিয়ার বিচ্ছিন্নভাবে কাজ করে না; এর সেকেন্ডারি কন্ট্রোল সিস্টেম আধুনিক স্মার্ট গ্রিডে ইন্টিগ্রেশনের জন্য নিউরাল ইন্টারফেস হিসেবে কাজ করে। স্ট্যান্ডার্ড কমিউনিকেশন প্রোটোকলের মাধ্যমে, সুরক্ষা, পরিমাপ এবং স্থিতি সম্পর্কিত ডেটা সাবস্টেশন অটোমেশন সিস্টেম বা উচ্চ-স্তরের প্রেরণ কেন্দ্রগুলিতে প্রেরণ করা যেতে পারে। এটি দূরবর্তী খোলার এবং বন্ধ করার ক্রিয়াকলাপ চালানোর জন্য রিমোট কন্ট্রোল কমান্ডও পেতে পারে। দ্বিমুখী তথ্য বিনিময়ের এই ক্ষমতা গ্রিড প্রেরকদের নেটওয়ার্কের প্রান্তের কার্যক্ষম স্থিতিকে রিয়েল টাইমে নিরীক্ষণ করতে সক্ষম করে এবং দ্রুত ফল্ট আইসোলেশন এবং পাওয়ার পুনরুদ্ধারের সুবিধা দেয় - একটি স্ব-নিরাময় গ্রিড তৈরিতে মৌলিক উপাদান।

ইনস্টলেশন এবং দীর্ঘমেয়াদী অপারেশন সম্পর্কিত, সুইচগিয়ারের কার্যকারিতা অনেকগুলি কারণ দ্বারা প্রভাবিত হয়। ইন্সটলেশন ফাউন্ডেশনের সমতলতা, বাসবার কানেকশনের টার্কিং টর্ক এবং গ্রাউন্ডিং নেটওয়ার্কের নির্ভরযোগ্যতা প্রাথমিক শর্ত হিসেবে কাজ করে যা এর আজীবন কর্মক্ষমতা নির্ধারণ করে। অপারেশন চলাকালীন, অভ্যন্তরীণ উপাদানগুলি বৈদ্যুতিক এবং যান্ত্রিক পরিধান জমা করে; তাপ সম্প্রসারণ/সংকোচন বা ইলেক্ট্রোম্যাগনেটিক শক্তির কারণে সংযোগগুলি শিথিল হতে পারে, যা অতিরিক্ত উত্তাপের দিকে পরিচালিত করে; এবং নিরোধক উপকরণ সময়ের সাথে ধীরে ধীরে বার্ধক্যের মধ্য দিয়ে যায়। এমনকি সবচেয়ে উন্নত সরঞ্জামগুলির অবস্থার পরিবর্তনগুলি ট্র্যাক করতে পেশাদার পরিদর্শন, তাপমাত্রা পর্যবেক্ষণ এবং আংশিক স্রাব পরীক্ষার প্রয়োজন।

পাওয়ার সিস্টেমের একটি সমালোচনামূলক নোড হিসাবে, সুইচগিয়ার একটি ডিজাইন দর্শনকে মূর্ত করে যা উচ্চ একীকরণ, কার্যকরী বিশেষীকরণ এবং নিরাপত্তার অপ্রয়োজনীয়তার উপর ফোকাস দ্বারা চিহ্নিত করা হয়। এর রুক্ষ বাহ্যিক ধাতব ক্ল্যাডিং থেকে এর জটিল অভ্যন্তরীণ বৈদ্যুতিক যুক্তি, এবং মৌলিক শারীরিক বিচ্ছিন্নতা নীতি থেকে আধুনিক স্মার্ট সেন্সিং প্রযুক্তি পর্যন্ত, প্রতিটি বিবরণ একটি মূল উদ্দেশ্য পরিবেশন করে: জটিল শক্তি প্রবাহের মধ্যে নির্ভরযোগ্য নিয়ন্ত্রণ পয়েন্ট এবং সুরক্ষা বাধা স্থাপন। সুইচগিয়ার সম্পর্কে গভীর উপলব্ধি প্রকাশ করে যে একটি অবিচ্ছিন্ন, স্থিতিশীল বিদ্যুৎ সরবরাহকে মঞ্জুর করা যায় না; বরং, এটা নির্ভর করে কঠোর প্রকৌশল নকশা এবং চলমান প্রযুক্তিগত বিবর্তনের উপর এই ধরনের জটিল যন্ত্রপাতির অগণিত টুকরাগুলির পিছনে। রেটেড কারেন্টে সার্কিট তৈরি এবং ভাঙতে সক্ষম এবং নির্দিষ্ট শর্ট-সার্কিট তৈরির স্রোত সহ্য করতে সক্ষম, এই ইউনিটগুলি প্রায়শই নির্দিষ্ট অ্যাপ্লিকেশনের জন্য ফিউজের সাথে যুক্ত করা হয়। তাদের এবং সার্কিট ব্রেকারগুলির মধ্যে যান্ত্রিক বা বৈদ্যুতিক ইন্টারলকগুলি অপারেশনাল ত্রুটি প্রতিরোধের জন্য অত্যন্ত গুরুত্বপূর্ণ।
