স্থায়ী চুম্বক সিঙ্ক্রোনাস বৈদ্যুতিন সংকেতের মেরু বদল

ডেয়ান ইলেকট্রিক হল সমন্বিত গবেষণা ও উন্নয়ন, উৎপাদন এবং পরিষেবা সহ একটি পেশাদার শিল্প বৈদ্যুতিক সরবরাহকারী, যা ইউরোপীয় এবং আমেরিকান বাজারে ভাল মূল্য সুবিধা এবং ব্যাপক কভারেজ সমন্বিত। এর LNC860E স্থায়ী চুম্বক সিঙ্ক্রোনাস ইনভার্টার উন্নত ভেক্টর নিয়ন্ত্রণ এবং স্থিতিশীল গুণমান রয়েছে। বাল্ক কেনার জন্য উপযুক্ত, এটি সিএনসি কেন্দ্রের মতো উচ্চ-সম্পন্ন পরিস্থিতিতে পরিবেশন করে, সুনির্দিষ্ট এবং নির্ভরযোগ্য মোটর গতি নিয়ন্ত্রণ সরবরাহ করে।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

LNC860E সিরিজের স্থায়ী চুম্বক সিঙ্ক্রোনাস ইনভার্টারগুলি হল সাধারণ - উদ্দেশ্য উচ্চ - কার্যকারিতা ভেক্টর ফ্রিকোয়েন্সি রূপান্তরকারী, প্রধানত তিনটি - ফেজ এসি সিঙ্ক্রোনাস মোটরগুলির গতি এবং টর্ক নিয়ন্ত্রণ এবং সামঞ্জস্য করতে ব্যবহৃত হয়। এটি একটি 32 - বিট ডিএসপি চিপ ব্যবহার করে এবং এতে অন্তর্নির্মিত - কোর কন্ট্রোল অ্যালগরিদম যেমন ক্লোজড - লুপ ভেক্টর কন্ট্রোল, ওপেন - লুপ ভেক্টর কন্ট্রোল এবং টর্ক কন্ট্রোল রয়েছে, যা স্থায়ী - ম্যাগনেট সিঙ্ক্রোনাস মোটরের ড্রাইভ কন্ট্রোলকে উচ্চ কর্মক্ষমতা এবং উচ্চ নির্ভুলতা সহ সক্ষম করে। এটি কম গতিতে উচ্চ টর্ক আউটপুট প্রদান করে, ভাল গতিশীল বৈশিষ্ট্য রয়েছে, একটি অত্যন্ত শক্তিশালী ওভারলোড ক্ষমতা এবং বিভিন্ন PG কার্ড সমর্থন করে। পণ্যের নির্ভরযোগ্যতা এবং পরিবেশগত অভিযোজনযোগ্যতা উন্নত করার সময়, এটি গ্রাহকের ব্যবহারযোগ্যতা এবং শিল্পের বিশেষীকরণের জন্য ডিজাইনকেও শক্তিশালী করে। আরও অপ্টিমাইজ করা ফাংশন, আরও নমনীয় অ্যাপ্লিকেশন এবং আরও স্থিতিশীল কর্মক্ষমতা সহ, এটি মধ্য থেকে উচ্চ-শেষের অ্যাপ্লিকেশন পরিস্থিতিতে যেমন ইনজেকশন মোল্ডিং মেশিন, এয়ার কম্প্রেসার, পাওয়ার কম্প্রেসার, মেশিন-সার্ভ-মিড-সার্ভ-মিড-এর মতো মাঝামাঝি ব্যবহার করা যেতে পারে। কেন্দ্র, উত্তোলন সরঞ্জাম, এবং টেক্সটাইল সরঞ্জাম। এই পার্মানেন্ট ম্যাগনেট সিঙ্ক্রোনাস ইনভার্টারটি একটি 485 কমিউনিকেশন ফাংশন সহ স্ট্যান্ডার্ড আসে এবং 22kW এবং তার নিচের শক্তি একটি ব্রেকিং ইউনিট সহ স্ট্যান্ডার্ড আসে। পাওয়ার পরিসীমা: 0.75kW~400kW-380V।

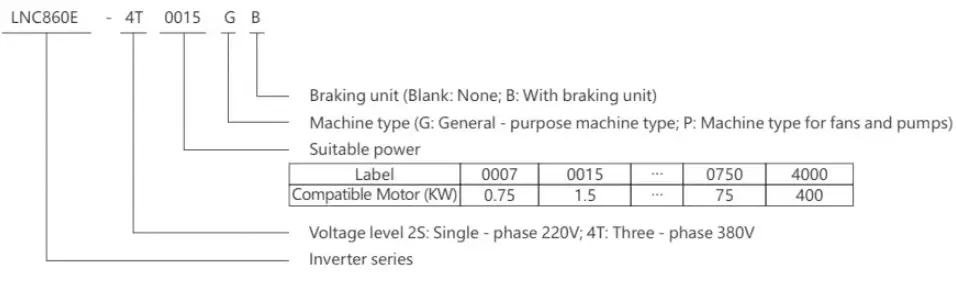

মডেল অর্থ

LNC860E Permanent Magnet Synchronous Inverter

পণ্য বৈশিষ্ট্য

▲ওপেন - লুপ এবং ক্লোজ - স্থায়ী জন্য লুপ ভেক্টর কন্ট্রোল - চুম্বক সিঙ্ক্রোনাস মোটর বিভিন্ন এনকোডারকে সমর্থন করে: ABZ ইনক্রিমেন্টাল, UVW ইনক্রিমেন্টাল এবং রিসোভার
▲ওয়াইড ভোল্টেজ ইনপুট, স্বয়ংক্রিয় আউটপুট ভোল্টেজ রেগুলেশন (AVR), ক্ষণস্থায়ী শক্তি হ্রাসের সময় অ-স্টপ অপারেশন, শক্তিশালী অভিযোজনযোগ্যতা সহ
▲বিভিন্ন ফ্রিকোয়েন্সি সেটিং পদ্ধতি সমর্থন করে: ডিজিটাল সেটিং, অ্যানালগ পরিমাণ সেটিং, PID সেটিং, RS485 যোগাযোগ সেটিং
▲মসৃণ স্টার্ট-আপ এবং স্থিতিশীল অপারেশন, গতি ট্র্যাকিং ফাংশন সহ
▲শক্তি বাঁচাতে ডিসি বাস শেয়ার করতে পারেন
▲কম শব্দ এবং শক্তিশালী বিরোধী - হস্তক্ষেপ ক্ষমতা
▲শক্তিশালী ওভারলোড ক্ষমতা, রেট করা টর্কের 150% 60 সেকেন্ডের জন্য কাজ করতে পারে
▲বিল্ট - দ্রুত প্রতিক্রিয়া, শক্তিশালী অভিযোজনযোগ্যতা এবং সহজ ডিবাগিং সহ উন্নত PID অ্যালগরিদমে
▲16 - স্টেপ স্পিড কন্ট্রোল, মাল্টি-ফাংশন লজিক কন্ট্রোল যেমন টাইমিং, কনস্ট্যান্ট-স্পীড এবং ডিরেকশনাল কন্ট্রোল অর্জনের জন্য সহজ PLC
▲ একাধিক সুরক্ষা ফাংশন: ওভার - ভোল্টেজ, ওভার - কারেন্ট, ওভারলোড, ওভার - তাপ ইত্যাদি
▲ LCD প্যানেল প্রদর্শন এবং চীনা এবং ইংরেজিতে অপারেশন সমর্থন করে Profibus সমর্থন করে - DP এবং MODBUS যোগাযোগ
▲ কাঠামোগতভাবে একটি স্বাধীন বায়ু নালী নকশা গ্রহণ করে, ভাল তাপ অপচয় কর্মক্ষমতা সহ ফ্যানটি অবাধে বিচ্ছিন্ন করা যেতে পারে

নেমপ্লেট নির্দেশাবলী

মডেল:	LNC860E-4T0040GB/4T0055PB
শক্তি:	4KW9A/5.5K
ইনপুট:	3PH AC380V 50HZ/60HZ
আউটপুট:	3PH AC0V-380V 0HZ-400HZ
S.N:	বারকোড

প্রযুক্তিগত বৈশিষ্ট্য

আইটেম		স্পেসিফিকেশন
নিয়ন্ত্রণ বৈশিষ্ট্য	আউটপুট ফ্রিকোয়েন্সি	0-500Hz
	ক্যারিয়ার ফ্রিকোয়েন্সি	0.8kHz~12kHz. ক্যারিয়ার ফ্রিকোয়েন্সি স্বয়ংক্রিয়ভাবে লোড বৈশিষ্ট্য অনুযায়ী সামঞ্জস্য করা যেতে পারে
	আউটপুট ফ্রিকোয়েন্সি রেজোলিউশন	0.01Hz
	কন্ট্রোল মোড	ওপেন-লুপ ভেক্টর কন্ট্রোল (SVC) V/F কন্ট্রোল ক্লোজড-লুপ ভেক্টর কন্ট্রোল (FVC)
	টর্ক বৈশিষ্ট্য	টর্ক ক্ষতিপূরণ এবং স্লিপ ক্ষতিপূরণ সহ, শুরুর টর্ক 0.25Hz (SVC) এ 150% এ পৌঁছাতে পারে
	টর্ক নিয়ন্ত্রণ নির্ভুলতা	±5%(FVC)
	স্টল প্রতিরোধ কর্মের মানদণ্ড	20% থেকে 250% পর্যন্ত রেট করা বর্তমানের শতাংশ হিসাবে সেট করুন
	গতি নিয়ন্ত্রণ পরিসীমা	1:100(SVC) 1:1000(FVC)
	গতি স্থিতিশীলতা নির্ভুলতা	±0.5%(SVC) ±0.02%(FVC)
	ওভারলোড ক্ষমতা	এক মিনিটের জন্য রেট করা আউটপুট কারেন্টের 150%
	V/F বক্ররেখা	চারটি মোড: লিনিয়ার; মাল্টি-পয়েন্ট সম্পূর্ণ V/f বিচ্ছেদ; অসম্পূর্ণ V/f বিচ্ছেদ
	ত্বরণ এবং হ্রাস বক্ররেখা	রৈখিক orS-বক্ররেখা ত্বরণ এবং হ্রাস মোড; চারটি ত্বরণ এবং হ্রাসের সময়; ত্বরণ এবং হ্রাসের সময়সীমা 0.1～6500.0s
	ডিসি ব্রেকিং	DC ব্রেকিং ফ্রিকোয়েন্সি.0.00Hz～সর্বোচ্চ ফ্রিকোয়েন্সি।ব্রেকিং টাইম:0.0s~36.0s, ব্রেকিং অ্যাকশন বর্তমান মান:0.0%～100.0%
	জগ নিয়ন্ত্রণ	জগ ফ্রিকোয়েন্সি রেঞ্জ: 0.00Hz～সর্বোচ্চ ফ্রিকোয়েন্সি, জগ ত্বরণ এবং ক্ষয় করার সময় 0.1s～6500.0s
	সহজ পিএলসি, মাল্টি-স্টেপ স্পিড অপারেশন	বিল্ট-ইন পিএলসি বা কন্ট্রোল টার্মিনালের মাধ্যমে 16-পদক্ষেপ গতির অপারেশন করা যেতে পারে
	অন্তর্নির্মিত PID	এটি সহজেই প্রক্রিয়া-নিয়ন্ত্রণ বন্ধ-লুপ নিয়ন্ত্রণ ব্যবস্থা উপলব্ধি করতে পারে
	স্বয়ংক্রিয় ভোল্টেজ নিয়ন্ত্রণ (AVR)	যখন গ্রিড ভোল্টেজ পরিবর্তন হয়, এটি স্বয়ংক্রিয়ভাবে একটি ধ্রুবক আউটপুট ভোল্টেজ বজায় রাখতে পারে
	দ্রুত বর্তমান-সীমাবদ্ধ ফাংশন	ওভার-কারেন্ট ফল্টগুলি সর্বাধিক পরিমাণে কম করুন এবং ফ্রিকোয়েন্সি কনভার্টারের স্বাভাবিক ক্রিয়াকলাপ রক্ষা করুন
অপারেটিং বৈশিষ্ট্য	অপারেটিং কমান্ড চ্যানেল	তিনটি চ্যানেল: অপারেশন প্যানেল দ্বারা প্রদত্ত, নিয়ন্ত্রণ টার্মিনাল দ্বারা প্রদত্ত, সিরিয়াল যোগাযোগ পোর্ট দ্বারা প্রদত্ত। এটি বিভিন্ন উপায়ে সুইচ করা যেতে পারে
	ফ্রিকোয়েন্সি উৎস	দশটি ফ্রিকোয়েন্সি উত্স: প্যানেল নব দ্বারা প্রদত্ত, অপারেশন প্যানেল দ্বারা প্রদত্ত, এনালগ ভোল্টেজ দ্বারা প্রদত্ত, এনালগ কারেন্ট দ্বারা প্রদত্ত, RS485 যোগাযোগ দ্বারা প্রদত্ত, যা বিভিন্ন উপায়ে পরিবর্তন করা যেতে পারে
	অক্জিলিয়ারী ফ্রিকোয়েন্সি উৎস	দশটি সহায়ক ফ্রিকোয়েন্সি উত্স। এটি নমনীয়ভাবে অক্জিলিয়ারী ফ্রিকোয়েন্সি ফাইন-টিউনিং এবং ফ্রিকোয়েন্সি সংশ্লেষণ অর্জন করতে পারে
	nput টার্মিনাল	ছয়টি ডিজিটাল ইনপুট টার্মিনাল, যার মধ্যে একটি উচ্চ-গতির পালস ইনপুট হিসাবে ব্যবহার করা যেতে পারে। দুটি এনালগ ইনপুট চ্যানেল, Al1:ইনপুট পরিসীমা0~+10V,Al2:ইনপুট পরিসীমা0~+10V/0-20mA
	আউটপুট টার্মিনাল	একটি উচ্চ-গতির পালস আউটপুট টার্মিনাল, OkHz~50kHz থেকে একটি বর্গাকার-তরঙ্গ সংকেত আউটপুট করতে সক্ষম, যা সেট ফ্রিকোয়েন্সি এবং আউটপুট ফ্রিকোয়েন্সির মতো শারীরিক পরিমাণের আউটপুট উপলব্ধি করতে পারে। এটিকে ওপেন-ড্রেন টাইপ হিসাবে নির্বাচন করা যেতে পারে এক ডিজিটাল আউটপুট টার্মিনাল এক রিলে আউটপুট টার্মিনাল দুটি অ্যানালগ আউটপুট টার্মিনাল: OV~10V/0-20mA, যা আউটপুট ফ্রিকোয়েন্সি/কারেন্ট/ভোল্টেজ/ফ্রিকোয়েন্সি কমান্ড/ঘূর্ণন গতি/পাওয়ার ফ্যাক্টর সিগন্যালের আউটপুট নির্দেশ করতে পারে
ডিসপ্লে এবং কীবোর্ড অপারেশন	LED ডিসপ্লে	এটি 8 ফাংশন কী, a5-সংখ্যার 7-সেগমেন্ট এলইডি, এবং 5 স্ট্যাটাস এলইডি সূচকগুলি দিয়ে সজ্জিত t ফরওয়ার্ড রোটেশন, রিভার্স রোটেশন, রিসেট, স্টপ, জগ, পাশাপাশি প্যারামিটার সেটিং এবং ডিসপ্লে করতে পারে
ডিসপ্লে এবং কীবোর্ড অপারেশন	সুরক্ষা ফাংশন	পাওয়ার-অন, ইনপুট এবং আউটপু ফেজ-লস সুরক্ষা, ওভার-কারেন্ট সুরক্ষা, ওভার-ভয়েটেজ সুরক্ষা, আন্ডার-ভোল্টেজ সুরক্ষা, অতিরিক্ত-তাপ সুরক্ষা ওভারলোড সুরক্ষা ইত্যাদির উপর মোটর শর্ট-সার্কিট সনাক্তকরণ
পরিবেশ	আবেদনের স্থান	বাড়ির ভিতরে, সরাসরি সূর্যালোকের সংস্পর্শে না, ধুলো, ক্ষয়কারী গ্যাস, দাহ্য গ্যাস, তেলের কুয়াশা, জলীয় বাষ্প, ফোঁটা জল বা লবণ ইত্যাদি থেকে মুক্ত
	উচ্চতা	1000 মিটারের কম
	পরিবেষ্টিত আর্দ্রতা	-10℃~+40℃(যখন পরিবেষ্টিত তাপমাত্রা 40℃~50℃ এর মধ্যে থাকে, তখন ডিরেটিং অপারেশন প্রয়োজন)
	আর্দ্রতা	জলের ফোঁটা ঘনীভবন ছাড়াই 95% RH-এর কম
	কম্পন	5.9m/s² (0.6g) এর চেয়ে কম
	স্টোরেজ তাপমাত্রা	-20℃~+60℃

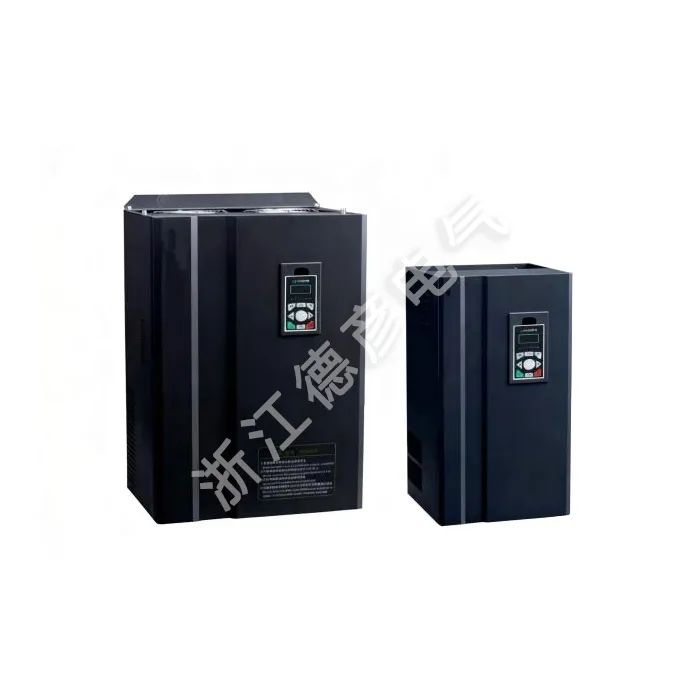

LNC860E Permanent Magnet Synchronous Inverter
