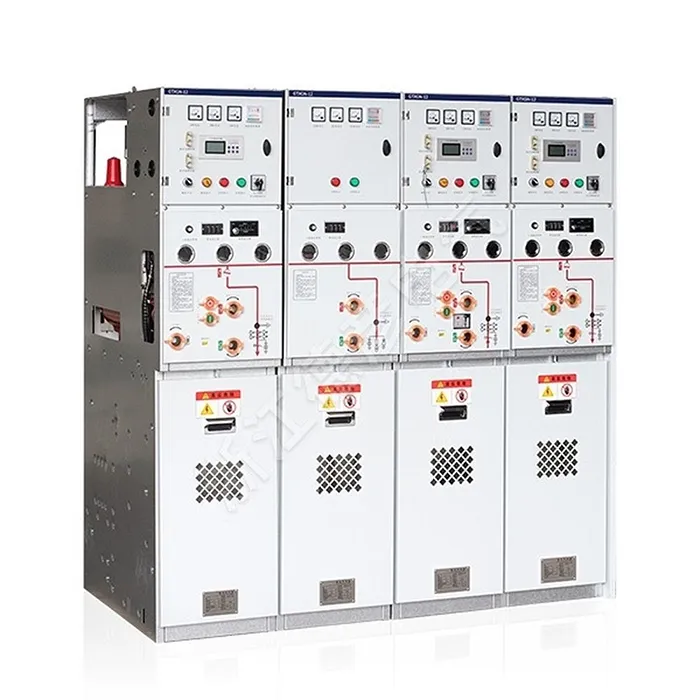

এসি মেটাল-ইনসুলেটেড রিং মেইন সুইচগিয়ার

প্রকল্প

ইউনিট

পরামিতি

রুটিন

রেটেড ভোল্টেজ

কেভি

12

রেটেড ফ্রিকোয়েন্সি

Hz

50

পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ সহ্য করে

kV/মিনিট

42/48

বজ্রপাতের আবেগ ভোল্টেজ

কেভি

75/85

আর্ক সময়কাল

S

≥0.5

উপাদানগুলির জন্য আইপি রেটিং (মিটারিং ক্যাবিনেট ব্যতীত)

IP67

ঘের সুরক্ষা রেটিং

IP4X

কম্পার্টমেন্ট সুরক্ষা রেটিং

IP2X

Operating Power Supply Voltage

V

DC24, 48, 110, 220

AC110, 220

বাসবার সিস্টেম

রেট করা বর্তমান

A

630(1250)

রেটেড শর্ট-টাইম উইথস্ট্যান্ড কারেন্ট

kA/s

20/4(25/4)

রেটেড পিক উইথস্ট্যান্ড কারেন্ট

kA

50(63)

রেটেড পিক উইথস্ট্যান্ড কারেন্ট

kA

50

লোড সুইচ ইউনিট

রেট করা বর্তমান

A

630

রেটেড শর্ট-সার্কিট ক্লোজিং কারেন্ট

কেএ

50

রেটেড শর্ট-টাইম উইথস্ট্যান্ড কারেন্ট

কেএ/এস

20/4

লোড সুইচ যান্ত্রিক জীবন

দ্বিতীয়

লোড সুইচের বৈদ্যুতিক জীবন

দ্বিতীয়

E3

আংশিক স্রাব

পিসি

≤5

সার্কিট ব্রেকার ইউনিট

রেট করা বর্তমান

A

630(1250)

রেট করা শর্ট-সার্কিট ব্রেকিং কারেন্ট

কেএ

20(25)

প্রকল্প

ইউনিট

পরামিতি

রেটেড শর্ট-সার্কিট ক্লোজিং কারেন্ট

kA

50(63)

রেটেড শর্ট-টাইম উইথস্ট্যান্ড কারেন্ট

kA/S

20/4(25/4)

সার্কিট ব্রেকারদের যান্ত্রিক জীবন

দ্বিতীয়

20000

সার্কিট ব্রেকারগুলির পরিষেবা জীবন

দ্বিতীয়

E2

রেট অপারেটিং সিকোয়েন্স

0-0.3s-CO-180s-CO

আংশিক স্রাব

পিসি

≤5

লোড সুইচ-ফিউজ সমন্বয় বৈদ্যুতিক ইউনিট

রেট করা বর্তমান (সর্বোচ্চ)

A

200

রেট করা শর্ট-সার্কিট ব্রেকিং কারেন্ট

kA

31.5

রেট করা বর্তমান (সর্বোচ্চ)

কেএ

80

আংশিক স্রাব

পিসি

3150

সুইচ সংযোগ বিচ্ছিন্ন করুন

রেট করা বর্তমান

A

630/1250

রেটেড শর্ট-টাইম উইথস্ট্যান্ড কারেন্ট

কেএ

20/25

রেট করা স্বল্প-সময়ের সময়কাল

S

4

রেটেড পিক উইথস্ট্যান্ড কারেন্ট

kA

50/63

যান্ত্রিক জীবন

দ্বিতীয়

3000

গ্রাউন্ডিং সুইচ

রেট করা বর্তমান

A

630/1250

রেটেড শর্ট-টাইম উইথস্ট্যান্ড কারেন্ট

K

20/25

রেট করা স্বল্প-সময়ের সময়কাল

S

4

রেটেড পিক উইথস্ট্যান্ড কারেন্ট

k

50/63

রেটেড শর্ট-সার্কিট ক্লোজিং কারেন্ট (পিক)

কেএ

50

রেট করা শর্ট-সার্কিট ক্লোজিং কারেন্ট সাইকেল

দ্বিতীয়

2

যান্ত্রিক জীবন

দ্বিতীয়

3000
