সুইচগিয়ার নির্বাচন করার জন্য গাইড

2026-03-05 0 আমাকে একটি বার্তা ছেড়ে দিন

মূলত, টাইপ নির্বাচনসুইচগিয়ারএকটি সিদ্ধান্ত গ্রহণের প্রক্রিয়া যা "সংজ্ঞায়িত প্রয়োজনীয়তা" থেকে "ম্যাচিং প্যারামিটার" পর্যন্ত যায়। নির্বাচন প্রক্রিয়াটি আরও পরিষ্কার করার জন্য, আমি এটিকে আটটি মূল মাত্রায় বিভক্ত করেছি। আপনি এটিকে একটি চেকলিস্টের মতো ব্যবহার করতে পারেন, প্রতিটি আইটেমকে আপনার বাস্তব পরিস্থিতির বিরুদ্ধে পরীক্ষা করে দেখতে পারেন।

সুইচগিয়ার নির্বাচনের জন্য তিনটি মূল মাত্রা

নির্বাচনের মাত্রা

মূল বিবেচনা

নির্বাচন নির্দেশিকা

1. ভোল্টেজ লেভেল

এটি একটি উচ্চ-ভোল্টেজ সিস্টেমের জন্য (যেমন, 10kV, ইনকামিং লাইন/ট্রান্সফরমার প্রাইমারি সাইড) বা কম-ভোল্টেজ সিস্টেম (যেমন, 380V/220V, বহির্গামী লাইন/টার্মিনাল ডিস্ট্রিবিউশন হিসাবে) কিনা তা নির্ধারণ করুন।

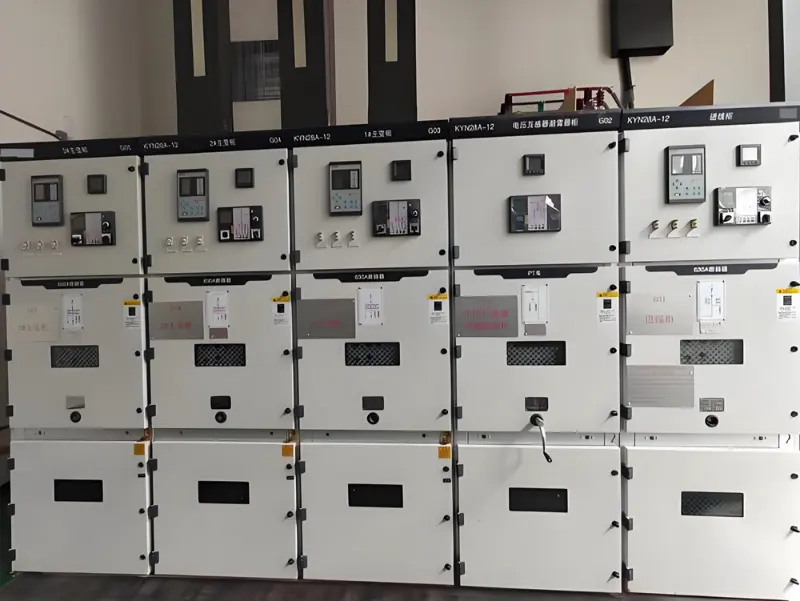

Switchgear

এটি সবচেয়ে মৌলিক বিভাগ, সরাসরি সরঞ্জামের নিরোধক স্তর এবং অভ্যন্তরীণ উপাদানগুলি নির্ধারণ করে।

2. ইনস্টলেশন পরিবেশ

এটি অভ্যন্তরীণ বা বহিরঙ্গন ইনস্টলেশনের জন্য কিনা তা মূল্যায়ন করুন এবং যদি বিশেষ প্রয়োজনীয়তা থাকে যেমন ওয়াটারপ্রুফিং (আইপি রেটিং), আর্দ্রতা প্রতিরোধ, জারা প্রতিরোধ, বা বিস্ফোরণ সুরক্ষা। বহিরঙ্গন ব্যবহারের জন্য উচ্চ প্রবেশ সুরক্ষা রেটিং প্রয়োজন (যেমন, IP54 বা উচ্চতর) এবং স্টেইনলেস স্টীল ঘের; আর্দ্র/ক্ষয়কারী পরিবেশের জন্য সম্পূর্ণরূপে আবদ্ধ সরঞ্জাম বা বিশেষ আবরণ চিকিত্সা প্রয়োজন।

3. কার্যকরী উদ্দেশ্য

স্পষ্টভাবে মূল উদ্দেশ্য সংজ্ঞায়িত করুন: আলো, শক্তি (যেমন, মোটর নিয়ন্ত্রণ), পাওয়ার বিতরণ, পাওয়ার ফ্যাক্টর সংশোধন (ক্যাপাসিটর ব্যাঙ্ক), বা মিটারিং। আলো বিতরণ বাক্সে ছোট লোড থাকে এবং প্রাচীর-মাউন্ট করা যেতে পারে; পাওয়ার ডিস্ট্রিবিউশন বাক্সগুলিতে বড় লোড থাকে, প্রায়শই মেঝেতে দাঁড়িয়ে থাকে এবং প্রায়শই মোটর নিয়ন্ত্রণ ইউনিটের প্রয়োজন হয়।

4. কাঠামোগত ফর্ম

স্থির প্রকার (যেমন, GGD, অর্থনৈতিক) বা ড্র-আউট প্রকারের মধ্যে বেছে নিন (যেমন, GCK/GCS/MNS, সহজ রক্ষণাবেক্ষণ, উচ্চ নির্ভরযোগ্যতা)। স্থির প্রকার বিচ্ছুরিত লোড, কয়েকটি সার্কিট এবং সীমিত বাজেট সহ পরিস্থিতির জন্য উপযুক্ত।

ড্র-আউট টাইপ ঘনীভূত লোড, অনেক সার্কিট এবং উচ্চ পাওয়ার সাপ্লাই নির্ভরযোগ্যতার প্রয়োজনীয়তার জন্য উপযুক্ত (যেমন, ডেটা সেন্টার, পেট্রোকেমিক্যাল শিল্প)।

5. বৈদ্যুতিক পরামিতি

সিস্টেমের রেট করা ভোল্টেজ, ফ্রিকোয়েন্সি এবং গণনাকৃত বর্তমান যাচাই করুন। আরও গুরুত্বপূর্ণ, শর্ট-সার্কিট অবস্থার অধীনে গতিশীল এবং তাপীয় স্থিতিশীলতার প্রয়োজনীয়তার সাথে সম্মতি নিশ্চিত করুন। সার্কিট ব্রেকারের ব্রেকিং ক্ষমতা অবশ্যই ইনস্টলেশন পয়েন্টে সর্বাধিক শর্ট-সার্কিট কারেন্টের চেয়ে বেশি হতে হবে। পরামিতি মিল নিরাপদ অপারেশন জন্য মৌলিক. এটি অবশ্যই কঠোর গণনার উপর ভিত্তি করে হতে হবে, শুধুমাত্র অভিজ্ঞতা বা অনুমান নয়। 6. প্রকল্প প্রকৃতি

এটি একটি নতুন নির্মাণ প্রকল্প, একটি সংস্কার প্রকল্প, বা একটি ক্ষমতা সম্প্রসারণ প্রকল্প?

নতুন নির্মাণের জন্য, উচ্চ-মানের, অত্যন্ত নির্ভরযোগ্য নতুন পণ্যকে অগ্রাধিকার দিন। সংস্কার/সম্প্রসারণের জন্য, সহজ সিস্টেম ইন্টিগ্রেশনের জন্য বিদ্যমান ক্যাবিনেটের ধরন উল্লেখ করুন।

7. ইনস্টলেশন স্থান

বৈদ্যুতিক ঘরের দৈর্ঘ্য, প্রস্থ এবং উচ্চতা পরিমাপ করুন, বিশেষ করে ক্যাবিনেটের সামনে এবং পিছনে অপারেটিং আইলগুলির প্রস্থ।

স্থান প্রাপ্যতা সরাসরি ক্যাবিনেটের মাত্রা এবং বিন্যাস সীমিত. উদাহরণস্বরূপ, পিছনের আইলের প্রস্থ অবশ্যই রক্ষণাবেক্ষণের প্রয়োজনীয়তা পূরণ করতে হবে এবং 6 মিটারের বেশি লম্বা ক্যাবিনেটের সারিগুলির জন্য দুটি প্রস্থান পয়েন্ট প্রয়োজন।

8. রক্ষণাবেক্ষণ ও ব্যবস্থাপনা অপারেটিং কর্মীদের প্রযুক্তিগত দক্ষতার স্তর এবং রক্ষণাবেক্ষণ সুবিধার জন্য প্রয়োজনীয়তা বিবেচনা করুন।

ড্র-আউট ক্যাবিনেটগুলি ভাল ইউনিট বিনিময়যোগ্যতা প্রদান করে; রক্ষণাবেক্ষণের সময়, ত্রুটিপূর্ণ ইউনিটটি দ্রুত পাওয়ার সাপ্লাই পুনরুদ্ধার করতে বের করা যেতে পারে, তবে খরচ বেশি।

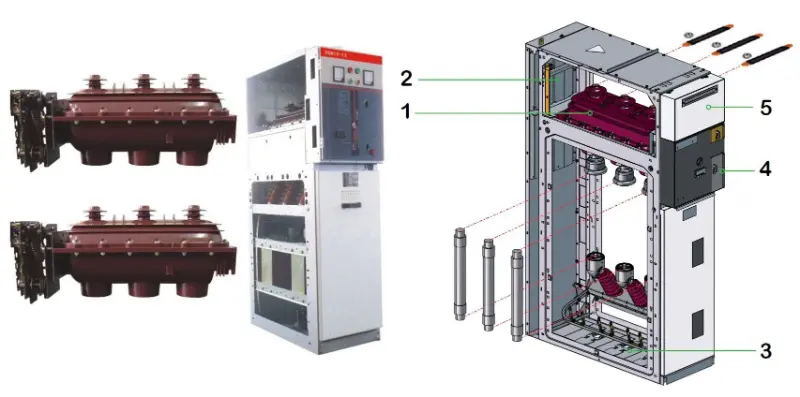

Switchgear

সাধারণ সুইচগিয়ার মডেল এবং প্রযোজ্য পরিস্থিতি

মূল মাত্রা বোঝার পরে, আসুন কয়েকটি সাধারণ প্রকারের দিকে তাকাইকম ভোল্টেজ সুইচগিয়ারবাজারে এটি আপনাকে নির্দিষ্ট পণ্যগুলির সাথে আপনার বিমূর্ত প্রয়োজনীয়তাগুলি মেলে সাহায্য করবে৷

মডেল সিরিজ কাঠামোর ধরন মূল বৈশিষ্ট্য

সাধারণ প্রযোজ্য পরিস্থিতি

:------------ :------------ :---------------------------------------------------------

GGD স্থির অর্থনৈতিক এবং ব্যবহারিক, সহজ সার্কিটরি, কিন্তু রক্ষণাবেক্ষণের জন্য পাওয়ার বিভ্রাটের প্রয়োজন।

শিল্প ও খনির উদ্যোগ, খরচ সংবেদনশীলতা সহ নির্মাণ সাইট, কম সার্কিট, এবং পাওয়ার সাপ্লাই ধারাবাহিকতার জন্য কম প্রয়োজনীয়তা।

GCK ড্র-আউট

মোটর কন্ট্রোল সেন্টার (MCC) ইউনিট নিয়ে গঠিত। বিচ্ছিন্ন সার্কিট ভাল নিরাপত্তা এবং নির্ভরযোগ্যতা প্রদান করে। অর্থের জন্য ভাল মূল্য অফার করে।

পাওয়ার সিস্টেম, ইন্ডাস্ট্রিয়াল এবং মাইনিং এন্টারপ্রাইজ, হাই-রাইজ বিল্ডিং যার জন্য পাওয়ার কনভার্সন, ডিস্ট্রিবিউশন এবং মোটর কন্ট্রোল প্রয়োজন। বর্তমানে একটি বহুল ব্যবহৃত টাইপ।

GCS ড্র-আউট

GCK উপর ভিত্তি করে উন্নত নকশা, নমনীয় গঠন, ড্রয়ার ইউনিটের ভাল বিনিময়যোগ্যতা। প্রারম্ভিক সংস্করণ অপেক্ষাকৃত কম সুরক্ষা স্তর ছিল. বৃহৎ পাওয়ার প্ল্যান্ট, পেট্রোকেমিক্যাল সুবিধা ইত্যাদির ডিস্ট্রিবিউশন সিস্টেমের জন্য উচ্চ অটোমেশন লেভেল এবং কম্পিউটারের সাথে ইন্টারফেস ক্ষমতা প্রয়োজন।

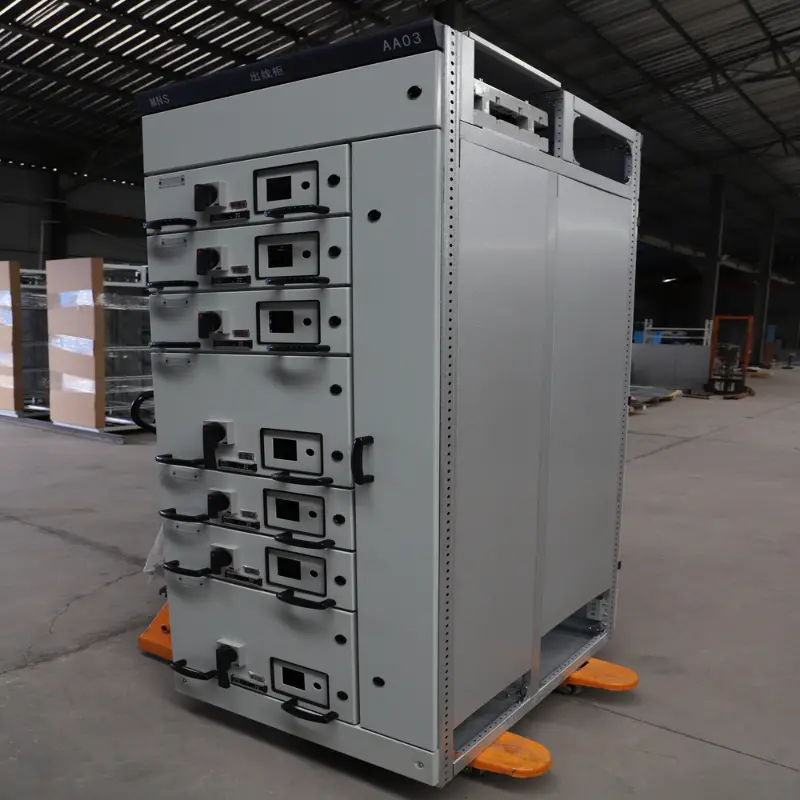

MNS ড্র-আউট

কমপ্যাক্ট ডিজাইন, মডুলার স্ট্রাকচার, চমৎকার কারিগরি, উচ্চ সুরক্ষা স্তর, উচ্চতর কর্মক্ষমতা, কিন্তু তুলনামূলকভাবে বেশি খরচ (GCS এর প্রায় দ্বিগুণ)। বিদ্যুত সরবরাহের নির্ভরযোগ্যতা, সুরক্ষা এবং স্থান ব্যবহারের জন্য অত্যন্ত উচ্চ চাহিদা সহ পরিস্থিতি, যেমন বড় ডেটা সেন্টার, উচ্চমানের হোটেল এবং নির্ভুল উত্পাদন কর্মশালা।

Switchgear

> সংক্ষেপে, GGD থেকে MNS পর্যন্ত, এটি কর্মক্ষমতা এবং খরচ উভয় ক্ষেত্রেই অগ্রগতি হিসাবে দেখা যেতে পারে। বেশিরভাগ প্রচলিত প্রকল্পের জন্য, GCK প্রায়শই একটি বিচক্ষণ পছন্দ যা অর্থনীতি এবং নির্ভরযোগ্যতার ভারসাম্য বজায় রাখে।
